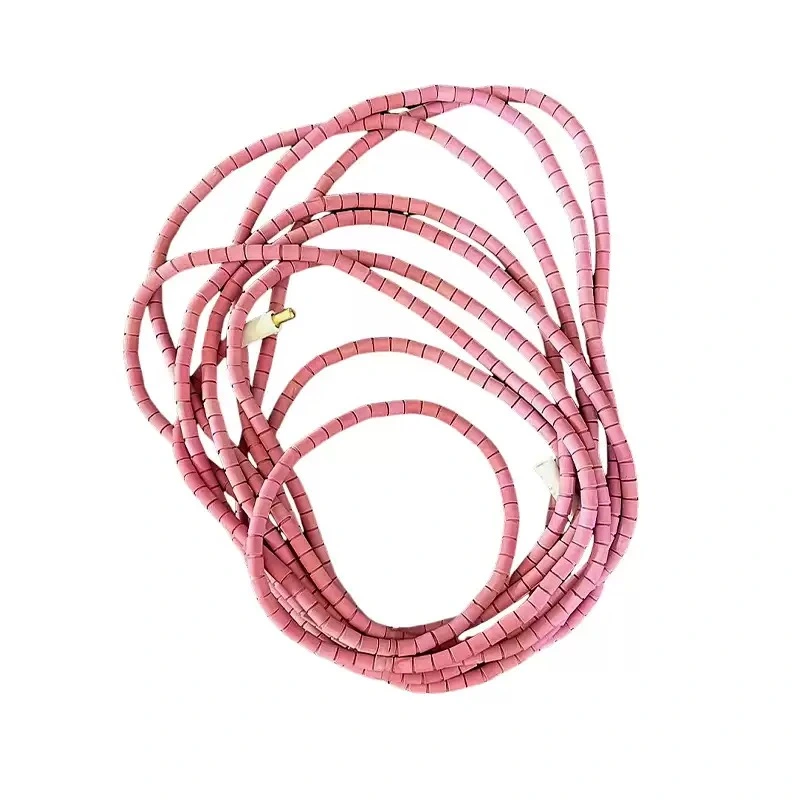

Las resistencias cerámicas flexibles tipo cuerda (SCD) representan una solución innovadora y altamente adaptable para el calentamiento industrial, especialmente diseñada para entornos desafiantes. Derivadas de la tecnología de las resistencias tipo oruga, estos calefactores de cuerda son ideales para el tratamiento térmico de tuberías, uniones de tuberías y componentes con geometrías complejas o en espacios confinados donde las resistencias tradicionales no pueden operar eficientemente.
Las resistencias cerámicas flexibles tipo cuerda (SCD) representan una solución innovadora y altamente adaptable para el calentamiento industrial, especialmente diseñada para entornos desafiantes. Derivadas de la tecnología de las resistencias tipo oruga, estos calefactores de cuerda son ideales para el tratamiento térmico de tuberías, uniones de tuberías y componentes con geometrías complejas o en espacios confinados donde las resistencias tradicionales no pueden operar eficientemente.
Fabricadas con un núcleo calefactor de alambre de aleación de níquel-cromo (NiCr) y un aislamiento de cerámica de óxido de aluminio (alúmina) de alta calidad, las resistencias SCD de Heatecx garantizan un calentamiento rápido, uniforme y seguro. Su diseño permite un enrollado flexible, adaptándose perfectamente a la superficie a calentar y asegurando una transferencia de calor óptima.
La instalación de las resistencias cerámicas tipo cuerda es sencilla y eficaz, aprovechando su diseño maleable para un contacto íntimo con la pieza de trabajo. Para el precalentamiento de soldadura o el tratamiento térmico post-soldadura (PWHT) en tuberías, la resistencia de cuerda se enrolla directamente alrededor de la soldadura, asegurando que el ancho de calentamiento cubra aproximadamente 8 veces el espesor de la pared del material.
Es crucial colocar un termopar de medición de temperatura directamente sobre la soldadura y debajo de la resistencia para un control preciso. Una vez enrollada, se recomienda cubrir la resistencia y la pieza con aislamiento térmico (algodón aislante) para maximizar la eficiencia y mantener la temperatura deseada.
• Material Aislante: Cerámica de Óxido de Aluminio (Alúmina)
• Núcleo Calefactor: Alambre de Aleación de Níquel-Cromo (NiCr)
• Rango de Temperatura: 0 - 1050 °C
• Diámetro del Cable: 12 mm
• Diámetro Mín. de Curvatura: 60 mm
• Resistencia Dieléctrica: 2000V / min
• Resistencia de Aislamiento: ≥ 5 MΩ
• Longitud de Onda IR: 8 - 18 UM
A continuación se detallan las especificaciones técnicas de los modelos de referencia de la línea de resistencias cerámicas tipo SCD, adaptables a configuraciones tipo cuerda según requerimiento:
|
Modelo |
Dimensiones de Calentamiento (mm) |
Voltaje de Trabajo (V) |
Potencia Nominal (kW) |
Diámetro de Tubería Aplicable (mm) |
|
LCD26-220 |
660 × 330 |
220 |
10 |
φ219 |
|
LCD33-220 |
860 × 270 |
220 |
10 |
φ273 |
|
LCD39-220 |
1020 × 220 |
220 |
10 |
φ325 |
|
LCD44-220 |
1160 × 200 |
220 |
10 |
φ377 |
|
LCD19-220 |
500 × 450 |
220 |
10 |
φ159 |
|
LCD19-110 |
500 × 220 |
110 |
5 |
φ159 |
Las resistencias cerámicas flexibles tipo cuerda (SCD) ofrecen un conjunto de características técnicas avanzadas que garantizan un rendimiento superior:
• Amplio Rango de Temperatura: Capaces de operar en un rango de 0 a 1050°C.
• Materiales de Alta Calidad: Compuestas por un núcleo calefactor de NiCr y un aislamiento de cerámica de alúmina.
• Flexibilidad Extrema: Su diseño de cuerda permite un diámetro mínimo de curvatura de 60 mm.
• Calentamiento Rápido y Uniforme: La configuración del elemento garantiza una distribución homogénea del calor.
• Alta Resistencia Dieléctrica: Con una resistencia dieléctrica de 2000V/min, ofrecen una excelente seguridad eléctrica.
• Aislamiento Confiable: La resistencia de aislamiento es ≥ 5 MΩ, proporcionando protección contra fugas eléctricas.
• Emisión Infrarroja: Emiten en una longitud de onda infrarroja de 8-18 UM.
Los calefactores cerámicos flexibles tipo cuerda son herramientas indispensables en diversas industrias, destacando por su capacidad para operar en condiciones donde la flexibilidad es primordial. Sus principales aplicaciones incluyen:
• Precalentamiento de Soldadura: Esenciales para preparar uniones de tuberías y cordones de soldadura antes del proceso, reduciendo el riesgo de grietas.
• Tratamiento Térmico Post-Soldadura (PWHT): Utilizadas para el alivio de tensiones en componentes soldados, especialmente en tuberías y recipientes a presión.
• Calentamiento de Tuberías y Conexiones: Proporcionan un calentamiento uniforme para mantener la temperatura de fluidos o prevenir la congelación.
• Componentes con Geometrías Irregulares: Su diseño de cuerda las hace perfectas para calentar codos, bridas y configuraciones difíciles.
• Espacios Confinados: Ideales para aplicaciones donde el espacio alrededor del área a calentar es limitado.
En Heatecx, fabricamos soluciones de calentamiento personalizadas para nuestras resistencias cerámicas flexibles tipo cuerda (Serie SCD). Podemos fabricar calefactores de cuerda según las especificaciones exactas del cliente, incluyendo:
• Longitudes y potencias a medida: Adaptamos la longitud y la potencia de la resistencia para ajustarse a los requisitos específicos de su aplicación.
• Conexiones y terminales especiales: Configuramos los terminales y las conexiones según las necesidades de su sistema eléctrico.
• Materiales y aislamiento específicos: Opciones de materiales avanzados para entornos operativos extremos.
Nuestro equipo de ingeniería está comprometido a colaborar con usted para diseñar y fabricar resistencias calefactoras cerámicas tipo cuerda que se integren perfectamente en sus procesos, maximizando la eficiencia y la seguridad de su tratamiento térmico con la calidad y fiabilidad que caracterizan a Heatecx.
Las resistencias cerámicas flexibles tipo cuerda Heatecx (Serie SCD) están diseñadas para un calentamiento rápido y eficiente en aplicaciones de tratamiento térmico. El tiempo exacto para alcanzar la temperatura máxima (hasta 1050°C) depende de varios factores clave, pero nuestras resistencias de cuerda se distinguen por su velocidad.
Gracias a su núcleo de alambre calefactor de NiCr y su diseño que permite un contacto directo y eficiente, las resistencias cerámicas tipo cuerda SCD minimizan los tiempos de espera. Para optimizar la velocidad de calentamiento, asegúrese de una instalación correcta y un aislamiento adecuado. Para estimaciones precisas o soluciones personalizadas, el equipo de Heatecx está a su disposición para asesorarle sobre el calentamiento industrial más eficiente para sus proyectos.
