El Emisor de Infrarrojos Cerámico Curvo es un calentador industrial de alto rendimiento, diseñado para emitir calor radiante de Onda Larga y Infrarrojo Lejano con una eficiencia excepcional. Su distintivo diseño curvo, fabricado mediante un proceso de moldeo por fundición, encapsula una Resistencia de Nicrom Embebida de alta durabilidad dentro de un cuerpo cerámico robusto. La superficie está protegida por un Esmalte Vitrificado resistente, que no solo mejora la emisión de calor sino que también ofrece una excelente protección contra la corrosión y el desgaste. Estos emisores de infrarrojos cerámicos son ideales para aplicaciones que requieren una distribución de calor concentrada y una gestión térmica superior en el área de montaje, optimizando el proceso de calentamiento y la eficiencia energética.
Los calentadores cerámicos curvos IXSFR están específicamente diseñados para maximizar la distancia entre el elemento calefactor y la superficie de montaje, lo que reduce significativamente la temperatura en el espacio de cableado del horno. Esta característica es crucial para prolongar la vida útil de los componentes eléctricos adyacentes y mejorar la seguridad operativa. Al igual que otros emisores de infrarrojos cerámicos, la serie IXSFR utiliza una Resistencia de Nicrom Embebida para generar calor de Onda Larga y Infrarrojo Lejano, que es altamente efectivo para calentar objetos directamente sin calentar el aire circundante. Con una potencia que varía de 125W a 1000W y una temperatura superficial máxima de 800°C, estos calentadores son adecuados para una amplia gama de procesos industriales. La integración opcional de una Termocupla Integrada (Tipo K o J) permite un control preciso de la temperatura, asegurando un rendimiento óptimo y una mayor eficiencia energética. Las conexiones eléctricas se realizan con Cuentas Cerámicas para un aislamiento seguro y fiable.
Los emisores de infrarrojos cerámicos curvos IXSFR son particularmente adecuados para aplicaciones donde se requiere una emisión de calor direccional y una gestión térmica eficiente del entorno de montaje. Sus principales aplicaciones incluyen:
• Industria del Plástico: Calentamiento de láminas para termoformado, curado de recubrimientos y secado de piezas plásticas, especialmente donde se necesita un calentamiento más enfocado.
• Industria Textil: Secado y curado de tejidos, así como procesos de precalentamiento en líneas de producción textil.
• Procesamiento de Alimentos: Horneos industriales, deshidratación de alimentos y mantenimiento de temperatura en procesos de cocción.
• Secado Industrial: Secado de pinturas, barnices, adhesivos y otros recubrimientos en diversas industrias, beneficiándose de la reducción de temperatura en la zona de cableado.
• Automoción: Curado de pinturas y secado de componentes en la fabricación de automóviles.
• Calefacción de Confort: En sistemas de calefacción radiante para grandes espacios, donde el diseño curvo puede ayudar a dirigir el calor de manera más efectiva.
Las resistencias cerámicas curvas IXSFR ofrecen beneficios significativos gracias a su diseño y tecnología de Infrarrojo Lejano:
• Reducción de Temperatura en el Cableado: El diseño curvo aumenta la distancia entre el elemento calefactor y la parte posterior del calentador, disminuyendo la temperatura en el espacio de cableado del horno y prolongando la vida útil de los componentes eléctricos adyacentes.
• Eficiencia de Calentamiento por Infrarrojos: La emisión de Onda Larga y Infrarrojo Lejano permite un calentamiento directo y profundo de los materiales, minimizando la pérdida de energía y optimizando el consumo eléctrico.
• Construcción Robusta y Duradera: Fabricados con cerámica de alta calidad y una Resistencia de Nicrom Embebida, estos calentadores son extremadamente resistentes a golpes, vibraciones y ciclos térmicos, garantizando una larga vida útil.
• Protección Superior: El Esmalte Vitrificado de la superficie proporciona una excelente resistencia a la corrosión, la humedad y los productos químicos, lo que los hace aptos para entornos industriales exigentes.
• Control Térmico Preciso: La opción de una Termocupla Integrada (Tipo K o J) permite un monitoreo y control exacto de la temperatura, esencial para procesos que requieren alta precisión.
• Versatilidad de Potencia: Disponibles en un amplio rango de potencias (125W a 1000W), lo que permite adaptar el calentador a diversas necesidades de aplicación.
• Aislamiento Eléctrico Seguro: Las conexiones con Cuentas Cerámicas aseguran un aislamiento eléctrico fiable y seguro, cumpliendo con los estándares industriales.
Los emisores de infrarrojos cerámicos curvos IXSFR cumplen con los más altos estándares de calidad y rendimiento. A continuación, se detallan sus especificaciones técnicas:
|
Parámetro |
Especificación |
|
Tipo de Emisión |
Infrarrojo Lejano, Onda Larga |
|
Material del Cuerpo |
Cerámica de alta resistencia con Esmalte Vitrificado |
|
Elemento Calefactor |
Resistencia de Nicrom Embebida |
|
Potencia Estándar |
125W a 1000W (8 niveles estándar) |
|
Voltaje de Operación |
230V (Estándar, otras opciones disponibles) |
|
Temperatura Máxima Superficial |
800°C |
|
Rango de Onda |
2 - 10 μm |
|
Densidad de Potencia |
16 a 64 kW/m² (según modelo y potencia) |
|
Conexión Eléctrica |
Terminales cerámicos con Cuentas Cerámicas aislantes |
|
Opciones de Termocupla |
Termocupla Integrada (Tipo K o J) (opcional) |

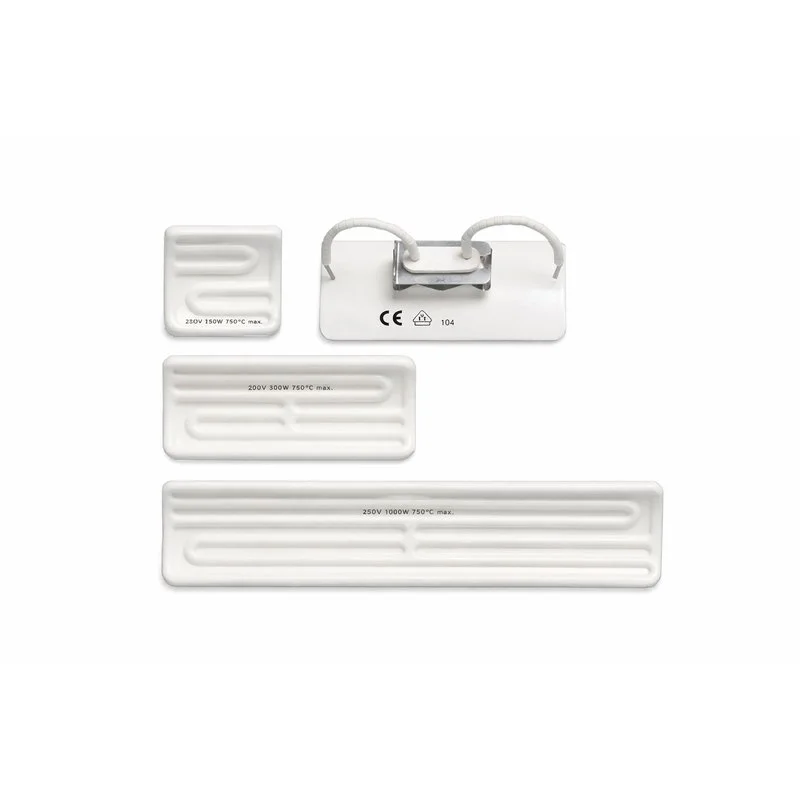

Tabla de Modelos y Medidas (Serie IXSFR):
|
Modelo |
Tipo |
Medidas (mm) (Largo x Ancho) |
Peso (g) |
Potencia (W) |
|
IXSFR |
FTE (Full Trough Element) |
245 x 60 |
230 |
250, 400, 650, 800, 1000 |
|
IXSFR2 |
HTE (Half Trough Element) |
122 x 60 |
135 |
125, 200, 325, 400, 500 |
|
IXSFR4 |
QTE (Quarter Trough Element) |
60 x 60 (estimado) |
85 |
60, 100, 200, 200, 250 |
|
IXSFR5 |
FTE (Full Trough Element) |
245 x 60 |
380 |
250, 400, 650, 800, 1000 |
|
IXSFR6 |
FTE (Full Trough Element) |
245 x 60 |
450 |
250, 400, 650, 800, 1000 |
|
IXSFR7 |
FTE (Full Trough Element) |
245 x 60 |
480 |
250, 400, 650, 800, 1000 |
Nota: Las medidas de los modelos IXSFR4 son estimadas basándose en la proporción de los otros modelos y la descripción de QTE. Se recomienda verificar las dimensiones exactas con el fabricante.
Para adaptarse a las necesidades específicas de cada cliente y aplicación, los emisores de infrarrojos cerámicos curvos IXSFR ofrecen un alto grado de personalización:
• Potencia y Voltaje: Posibilidad de configurar potencias y voltajes específicos que se ajusten a los requisitos exactos del sistema del cliente.
• Termocupla Integrada: Opción de incorporar una Termocupla Integrada (Tipo K o J) para un control de temperatura más preciso y una monitorización en tiempo real del proceso de calentamiento.
• Longitud de Cables y Conectores: Personalización de la longitud de los cables de conexión y el tipo de conectores para una integración sencilla y segura. Se utilizan Cuentas Cerámicas para un aislamiento eléctrico óptimo.
• Materiales Especiales: Para entornos extremadamente agresivos o de muy alta temperatura, se pueden seleccionar materiales cerámicos avanzados o aleaciones de Resistencia de Nicrom Embebida con propiedades mejoradas.
• Diseños a Medida: Fabricación de calentadores con curvaturas o dimensiones personalizadas para adaptarse a geometrías de calentamiento complejas o requisitos de espacio específicos.
• Sistemas de Montaje: Desarrollo de soluciones de montaje y fijación adaptadas, incluyendo soportes especiales o perforaciones específicas para una instalación rápida y segura.
• Acabados Superficiales: Aunque el Esmalte Vitrificado estándar es blanco, se pueden explorar opciones de acabados para cumplir con requisitos estéticos o funcionales particulares.
Para verificar la Termocupla Integrada, debes medir la fuerza termoelectromotriz (milivoltios) en los terminales del sensor mientras el emisor está caliente. Si la lectura es nula o inestable tras 20 minutos de operación, es probable que el sensor esté dañado. Un control preciso mediante termocupla es vital para evitar el sobrecalentamiento y prolongar la vida útil del Esmalte Vitrificado.
