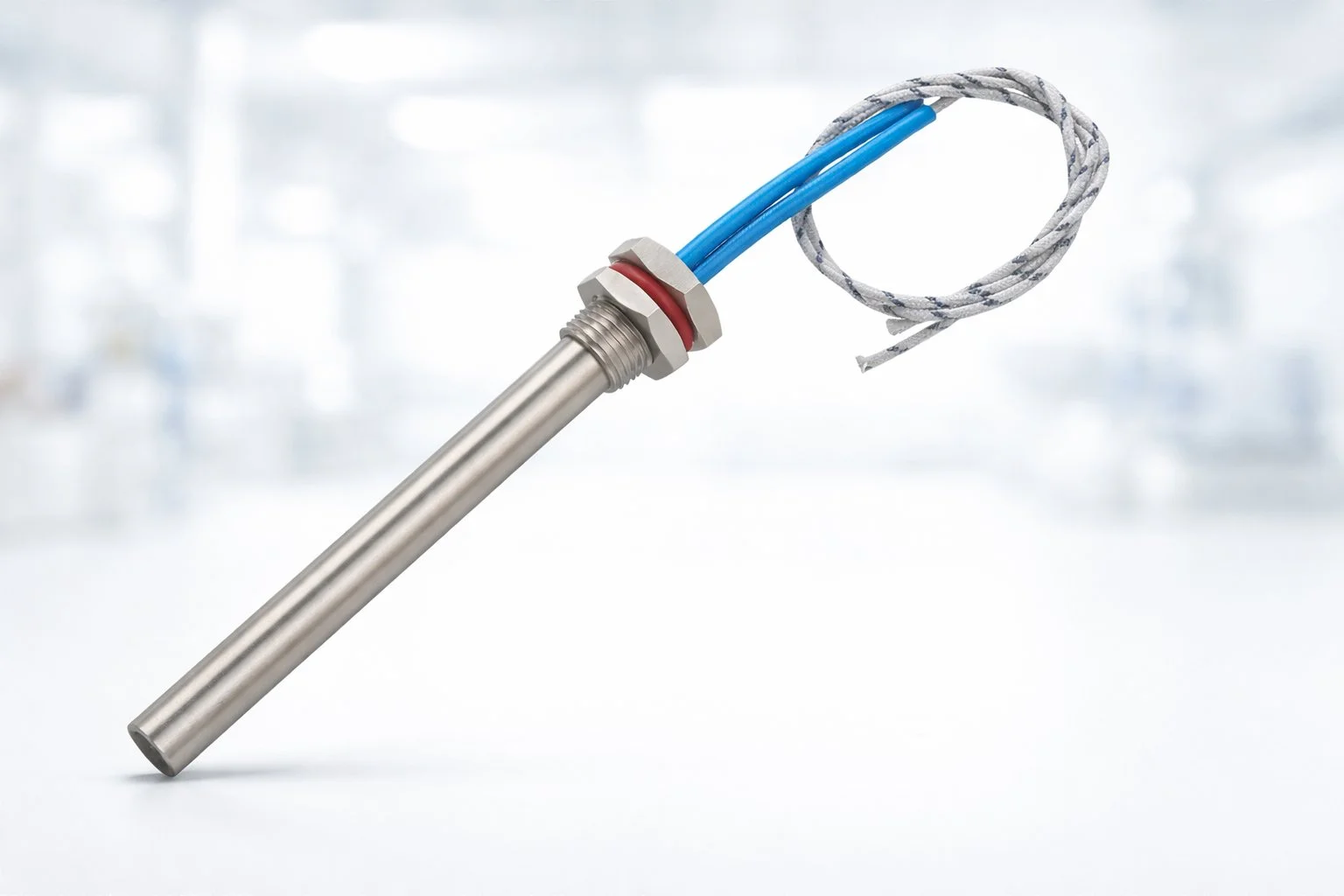

La Esencia del Calentamiento de Precisión en la Industria Moderna

En el dinámico panorama de la manufactura industrial, la gestión térmica eficiente y precisa es un pilar fundamental para la calidad del producto, la optimización de procesos y la reducción de costos operativos. En Heatecx Limited, somos pioneros en el diseño y la fabricación de resistencias de cartucho de alta densidad, componentes que no solo generan calor, sino que lo hacen con una precisión y una fiabilidad inigualables. Este documento exhaustivo, concebido como una guía definitiva, explorará cada faceta de estas soluciones térmicas avanzadas: desde sus orígenes históricos y los principios físicos que rigen su funcionamiento, hasta el intrincado proceso de fabricación, la selección crítica de materias primas, la maquinaria especializada, y su impacto transformador en diversas industrias. Nuestro objetivo es consolidar el conocimiento técnico y la experiencia de Heatecx Limited, posicionándonos como la autoridad indiscutible en soluciones de calentamiento industrial de precisión.

Antecedentes Históricos y la Evolución Hacia la Alta Densidad

La historia del calentamiento eléctrico es un testimonio de la innovación humana, impulsada por la necesidad de controlar la temperatura en procesos cada vez más complejos. Los primeros elementos calefactores eléctricos, surgidos a finales del siglo XIX, sentaron las bases para una revolución industrial. Sin embargo, a medida que las aplicaciones demandaban calor más concentrado y la integración en espacios reducidos, la forma y función de estos elementos tuvieron que evolucionar.

Los Orígenes de las Resistencias de Cartucho

El concepto de la resistencia de cartucho emergió como una respuesta directa a la necesidad de un elemento calefactor compacto y robusto, capaz de insertarse en orificios perforados para calentar bloques metálicos de manera eficiente. Los primeros diseños, aunque funcionales, ofrecían densidades de potencia relativamente bajas, limitando su uso a aplicaciones donde las demandas térmicas no eran extremas. Estos calentadores de cartucho iniciales eran a menudo construidos con alambres resistivos bobinados en núcleos cerámicos, encapsulados en tubos metálicos y rellenos con materiales aislantes menos densos. La verdadera transformación llegó con el desarrollo de la resistencia de cartucho de alta densidad. Este avance no fue meramente un incremento en la potencia, sino una reingeniería fundamental de la construcción interna y la selección de materiales. La clave residió en la capacidad de compactar una mayor cantidad de alambre resistivo y un aislante de óxido de magnesio (MgO) de alta pureza a densidades extremas. Esta innovación permitió que estas resistencias disiparan una cantidad de energía térmica significativamente mayor por unidad de superficie, alcanzando temperaturas operativas más altas y tiempos de respuesta más rápidos. La evolución de los elementos calefactores hacia la alta densidad abrió las puertas a aplicaciones que antes eran inalcanzables, consolidando su estatus como elementos calefactores compactos de elección para la industria moderna.

Fundamentos Físicos del Calentamiento: Entendiendo la Transferencia de Calor

Para comprender la superioridad de las resistencias de cartucho de alta densidad, es fundamental revisar los principios de la transferencia de calor y cómo se aplican en su diseño y funcionamiento. El calor se transfiere principalmente a través de tres mecanismos: conducción, convección y radiación.

Generación de Calor por Efecto Joule

El principio fundamental detrás de cualquier resistencia eléctrica es el Efecto Joule. Cuando una corriente eléctrica (I) fluye a través de un conductor con una resistencia eléctrica (R), se genera calor. La potencia disipada en forma de calor (P) se calcula mediante la fórmula: P = I²R. En una resistencia de cartucho, el alambre resistivo de Nicromo es el componente principal donde ocurre esta conversión de energía eléctrica a térmica. La selección del diámetro y la longitud del alambre, así como su configuración de bobinado, son críticas para lograr la potencia y la densidad de vatios deseadas.

Conducción: El Mecanismo Dominante

La conducción de calor es el mecanismo primario por el cual el calor se transfiere desde el alambre resistivo caliente hacia la superficie exterior del cartucho y, finalmente, al material o componente a calentar. Dentro de la resistencia, el calor se conduce a través del óxido de magnesio (MgO) compactado. La alta densidad y pureza del MgO son cruciales porque, aunque es un excelente aislante eléctrico, también es un buen conductor térmico. Una compactación deficiente del MgO crearía bolsas de aire, que son aislantes térmicos, impidiendo una transferencia de calor eficiente y provocando puntos calientes internos que acortarían la vida útil de la resistencia. La transferencia de calor en resistencias depende directamente de la conductividad térmica de sus componentes internos. Aunque la conducción es dominante, la convección de calor y la radiación de calor también juegan un papel. La convección ocurre cuando el calor se transfiere a través del movimiento de fluidos (líquidos o gases) alrededor de la superficie del cartucho. En aplicaciones donde la resistencia calienta aire o líquidos, la convección es significativa. La radiación térmica, por otro lado, es la transferencia de calor a través de ondas electromagnéticas y se vuelve más relevante a temperaturas muy altas. El diseño de la superficie del cartucho y el entorno en el que opera pueden influir en la eficiencia de estos mecanismos secundarios de transferencia de calor.

Densidad de Potencia (W/cm² o W/in²): El Indicador Clave

La densidad de potencia o carga superficial (expresada en vatios por centímetro cuadrado o pulgada cuadrada) es el parámetro más crítico que define una resistencia de cartucho de alta densidad. Indica la cantidad de energía térmica que la superficie de la resistencia puede disipar de manera segura y eficiente. Un diseño de alta densidad de vatios permite un calentamiento más rápido y temperaturas operativas más elevadas en un espacio físico reducido. Lograr una alta densidad de potencia requiere una ingeniería precisa en el bobinado del alambre, una compactación óptima del MgO y una excelente conductividad térmica de todos los materiales involucrados. Es el sello distintivo de los calentadores de cartucho de alta potencia.

Aplicaciones Industriales Detalladas y su Impacto Transformador

Las resistencias de cartucho de alta densidad son verdaderos pilares en la infraestructura térmica de la industria moderna. Su versatilidad y capacidad para entregar calor de manera precisa y eficiente las hacen indispensables en una gama asombrosamente amplia de sectores. En Heatecx Limited, hemos sido testigos de cómo estas soluciones transforman procesos, mejoran la calidad y optimizan la eficiencia en las aplicaciones más exigentes.

Industria del Plástico y Caucho: Modelado con Precisión

En la industria del plástico, las resistencias de cartucho de alta densidad son fundamentales. Se utilizan extensivamente en:

Boquillas de Inyección y Cámaras Calientes: Para mantener la temperatura precisa del polímero fundido, asegurando una fluidez óptima y evitando la solidificación prematura. Esto es vital para la calidad de las piezas moldeadas por inyección y para evitar defectos. La optimización de la inyección de plásticos depende directamente de un control térmico riguroso.
Moldes de Inyección y Compresión: Proporcionan el calor necesario para mantener la temperatura del molde, lo que es crucial para el curado uniforme de los plásticos y para reducir los tiempos de ciclo. El calentamiento de moldes de inyección es una aplicación primaria.
Extrusoras: Calientan los barriles de las extrusoras para fundir y plastificar el material antes de ser extruido. La uniformidad de la temperatura a lo largo del barril es esencial para la calidad del producto extruido. La extrusión de plásticos se beneficia enormemente de la precisión de estas resistencias.
Máquinas de Termoformado: Calientan las láminas de plástico a la temperatura adecuada para que puedan ser moldeadas. La distribución uniforme del calor es clave para evitar puntos fríos o calientes que puedan afectar la forma final.

Industria del Embalaje: Sellado y Protección

El sector del embalaje depende en gran medida de la aplicación precisa de calor para sellar, cortar y formar materiales. Las resistencias de cartucho de alta densidad son componentes críticos en:

Máquinas de Sellado Térmico: Proporcionan el calor necesario para sellar bolsas, películas y otros materiales de embalaje, garantizando un cierre hermético y la protección del producto. La eficiencia en el sellado de envases es directamente proporcional a la calidad del elemento calefactor.
Cuchillas Calientes y Herramientas de Corte: Se integran en herramientas que cortan y sellan simultáneamente materiales plásticos, como en la fabricación de bolsas o el embalaje retráctil. La precisión en el corte y sellado es vital para la estética y funcionalidad del embalaje.
Aplicadores de Adhesivos Hot-Melt: Calientan los adhesivos a la temperatura de aplicación correcta para asegurar una unión fuerte y rápida.

Industria Automotriz: Innovación y Seguridad

Con la creciente electrificación y la demanda de componentes de alto rendimiento, la industria automotriz utiliza resistencias de cartucho en diversas aplicaciones:

Fabricación de Componentes: Para el curado de adhesivos en el ensamblaje de interiores, el calentamiento de herramientas para el moldeo de piezas plásticas o compuestas, y el tratamiento térmico localizado de metales. La fabricación de componentes automotrices requiere soluciones térmicas robustas.
Calentamiento de Fluidos: En sistemas de fluidos de vehículos eléctricos o híbridos, donde se requiere mantener la temperatura de aceites, refrigerantes o fluidos de transmisión para optimizar el rendimiento y la eficiencia. La gestión térmica en vehículos eléctricos es un área de crecimiento.
Sensores y Sistemas de Escape: Para calentar sensores de oxígeno o catalizadores, asegurando su funcionamiento óptimo desde el arranque en frío y reduciendo las emisiones.

Industria Médica y Farmacéutica: Esterilización y Precisión Analítica

La esterilidad y la precisión son innegociables en los sectores médico y farmacéutico. Las resistencias de cartucho de alta densidad son esenciales en:

Equipos de Esterilización: Autoclaves y esterilizadores de aire caliente utilizan estas resistencias para alcanzar y mantener las temperaturas necesarias para eliminar microorganismos. La esterilización de equipos médicos es una aplicación crítica.
Calentamiento de Soluciones y Muestras: En laboratorios, para calentar soluciones químicas, reactivos o muestras biológicas a temperaturas controladas para análisis o procesos de cultivo. La precisión en el calentamiento de laboratorio es fundamental.
Dispositivos Médicos: Integradas en equipos de diálisis, respiradores o dispositivos de diagnóstico que requieren calentamiento localizado y fiable. Los dispositivos médicos se benefician de su tamaño compacto y fiabilidad.

Industria Alimentaria y de Bebidas: Procesamiento Higiénico

La seguridad alimentaria y la eficiencia en el procesamiento son clave en esta industria. Las resistencias de cartucho contribuyen a:

Equipos de Procesamiento de Alimentos: Para calentar tanques, tuberías y superficies en procesos de cocción, pasteurización, secado o mantenimiento de temperatura de productos. La seguridad alimentaria se refuerza con un control térmico adecuado.
Máquinas de Envasado: Similar a la industria del embalaje general, para sellar envases de alimentos y bebidas, garantizando la frescura y la vida útil del producto.

Otras Aplicaciones y Sectores

La versatilidad de las resistencias de cartucho de alta densidad se extiende a muchos otros campos:

Calentamiento de Placas y Troqueles: En la fabricación de calzado, la industria textil y la carpintería para procesos de laminado, prensado y secado.
Equipos de Impresión: Para el secado de tintas y el curado de recubrimientos.
Industria Aeroespacial: En el calentamiento de componentes críticos y el curado de materiales compuestos.
Laboratorios y Equipos de Investigación: Para una amplia gama de experimentos y procesos que requieren calentamiento controlado.

Materias Primas para la fabricación de las Resistencias de Cartucho de Alta Densidad

La excelencia de una resistencia de cartucho de alta densidad reside intrínsecamente en la selección y el procesamiento de sus materias primas para resistencias de cartucho. Cada componente es elegido por sus propiedades únicas que, en conjunto, permiten la generación eficiente de calor, la transferencia térmica óptima, el aislamiento eléctrico seguro y una durabilidad excepcional en entornos industriales severos. En Heatecx Limited, nuestra profunda comprensión de la metalurgia y la ciencia de materiales es la piedra angular de nuestra capacidad para fabricar calentadores de cartucho de alta potencia que superan las expectativas.

El Corazón Calefactor: Aleaciones de Níquel-Cromo (Nicromo)

El alambre resistivo es el componente activo que convierte la energía eléctrica en calor. Para las resistencias de cartucho de alta densidad, la elección predominante es el Nicromo, específicamente la aleación Nicromo 80/20 (80% Níquel, 20% Cromo). Esta aleación es insustituible por varias razones críticas:

*   Alta Resistividad Eléctrica: El Nicromo 80/20 posee una resistividad eléctrica significativamente alta (aproximadamente 1.09 Ω mm²/m a 20°C [1]), lo que significa que genera una cantidad considerable de calor (por Efecto Joule) con una longitud de alambre relativamente corta. Esto es fundamental para el diseño compacto de las resistencias de cartucho de alta densidad.
*   Excelente Resistencia a la Oxidación a Altas Temperaturas: El cromo en la aleación forma una capa de óxido de cromo (Cr₂O₃) estable y adherente en la superficie del alambre cuando se expone a altas temperaturas. Esta capa pasiva protege el alambre de una oxidación posterior, lo que es vital para la longevidad de la resistencia, ya que opera en rangos de temperatura de hasta 1200°C (2192°F) [2]. Sin esta protección, el alambre se degradaría rápidamente, perdiendo sus propiedades resistivas y fallando prematuramente.
*   Bajo Coeficiente de Temperatura de Resistencia (TCR): El TCR del Nicromo 80/20 es relativamente bajo, lo que significa que su resistencia eléctrica no varía drásticamente con los cambios de temperatura. Esto asegura una salida de potencia más estable y predecible a lo largo de su rango operativo, crucial para el control preciso de la temperatura en aplicaciones industriales.
*   Buenas Propiedades Mecánicas: Mantiene una resistencia a la tracción adecuada a altas temperaturas, lo que permite que el alambre soporte las tensiones mecánicas durante el bobinado y la compactación sin romperse. Su ductilidad facilita el proceso de bobinado preciso.
*   No Magnético: A diferencia de otras aleaciones, el Nicromo 80/20 es no magnético, lo que puede ser una ventaja en ciertas aplicaciones sensibles a campos magnéticos.

La calidad del alambre de Nicromo, incluyendo su diámetro uniforme y su composición precisa, es monitoreada rigurosamente para asegurar que cada bobina calefactora cumpla con las especificaciones de potencia y vida útil esperadas.

La Vaina Protectora: Acero Inoxidable y Aleaciones de Níquel (Incoloy)

La vaina exterior de la resistencia de cartucho es la primera línea de defensa contra el entorno operativo. Debe ser robusta, resistente a la corrosión y capaz de soportar altas temperaturas. Las opciones más comunes son el acero inoxidable y las aleaciones de níquel, como Incoloy.

Acero Inoxidable (Grados 304 y 316)

*   Acero Inoxidable 304: Es la opción estándar y más económica para muchas aplicaciones. Ofrece una buena resistencia a la corrosión en ambientes moderados y puede soportar temperaturas de hasta aproximadamente 700°C (1292°F). Su composición principal incluye cromo y níquel, lo que le confiere su resistencia a la oxidación. Es adecuado para aplicaciones donde la corrosión no es extremadamente agresiva y las temperaturas no exceden su límite superior de servicio continuo.
*   Acero Inoxidable 316: Contiene molibdeno, lo que le confiere una resistencia superior a la corrosión, especialmente contra cloruros y ácidos. Es la elección preferida para ambientes más corrosivos o donde se requiere una mayor resistencia a la picadura. Puede operar a temperaturas similares al 304, pero su resistencia química lo hace invaluable en industrias como la alimentaria, farmacéutica o química. La resistencia a la corrosión en resistencias es un factor clave para la longevidad.

Aleaciones de Níquel (Incoloy 800, 800H, 800HT)

Para las aplicaciones más exigentes, donde las temperaturas son extremadamente altas o los ambientes son altamente corrosivos, se recurre a las aleaciones de níquel-hierro-cromo de la familia Incoloy.

*   Incoloy 800: Esta aleación ofrece una excelente resistencia a la oxidación, carburación y nitruración, así como una buena resistencia a la corrosión acuosa. Es ideal para temperaturas elevadas donde los aceros inoxidables estándar comenzarían a degradarse. Su alto contenido de níquel y cromo le proporciona una estabilidad estructural superior a altas temperaturas. Es una aleación de alta temperatura para resistencias.
*   Incoloy 800H: Es una versión de Incoloy 800 con un control más estricto del contenido de carbono (0.05-0.10%) y un tratamiento térmico específico para optimizar sus propiedades de fluencia y ruptura por tensión a temperaturas superiores a 600°C (1112°F). Esto lo hace ideal para aplicaciones de calentamiento continuo a muy altas temperaturas donde la estabilidad mecánica es crítica.
*   Incoloy 800HT: Una variante de 800H con adiciones controladas de titanio y aluminio (0.85-1.20%) [3]. Estas adiciones permiten una mayor resistencia a la fluencia y la ruptura por tensión a temperaturas aún más elevadas, hasta 815°C (1500°F) y más allá. Incoloy 800HT es la elección premium para las resistencias de cartucho de ultra alta densidad que operan en los límites superiores de temperatura y carga. La resistencia a la fluencia en calentadores es un factor diferenciador.

La elección de la vaina metálica es una decisión crítica de ingeniería que depende de la temperatura máxima de operación, el ambiente corrosivo, la presión y las tensiones mecánicas a las que estará expuesta la resistencia. Heatecx Limited asesora a sus clientes para seleccionar la vaina más adecuada, garantizando la máxima vida útil y rendimiento.

El Aislante Mágico: Óxido de Magnesio (MgO)

El óxido de magnesio (MgO) es, quizás, el material más subestimado pero fundamental en la construcción de una resistencia de cartucho de alta densidad. Su función es dual y crítica:

*   Aislante Eléctrico Excepcional: El MgO de alta pureza es un excelente aislante eléctrico, lo que previene cortocircuitos entre el alambre resistivo y la vaina metálica, incluso a altas temperaturas. Su rigidez dieléctrica es vital para la seguridad operativa de la resistencia.
*   Conductor Térmico Eficiente: A pesar de ser un aislante eléctrico, el MgO es un muy buen conductor térmico. Esto permite que el calor generado por el alambre de Nicromo se transfiera de manera eficiente y uniforme a la vaina exterior, y de ahí al objeto a calentar. La conductividad térmica del MgO aumenta con la temperatura y, crucialmente, con su densidad de compactación.

La pureza del MgO es de suma importancia. Las impurezas pueden reducir su capacidad aislante y conductora, y pueden reaccionar a altas temperaturas, comprometiendo la integridad de la resistencia. En Heatecx Limited, utilizamos MgO de grado premium, con una pureza superior al 97%, para asegurar un rendimiento óptimo. La densidad de compactación del MgO es otro factor crítico. Un MgO más denso significa:

*   Mejor Transferencia de Calor: Menos bolsas de aire, lo que reduce la resistencia térmica interna.
*   Mayor Rigidez Dieléctrica: Mayor resistencia al paso de corriente eléctrica.
*   Mayor Estabilidad Mecánica: El MgO compactado soporta mejor las vibraciones y los choques térmicos, manteniendo el alambre resistivo en su posición.

El proceso de compactación del MgO es una de las etapas más críticas en la fabricación de resistencias de alta densidad, y se logra mediante maquinaria especializada que garantiza una densidad uniforme y óptima en toda la longitud del cartucho.

Terminales y Sellos: La Conexión Segura

Los pines terminales y los sellos son los puntos de conexión eléctrica y la barrera final contra la contaminación externa.

*   Pines Terminales: Fabricados típicamente de níquel puro o acero inoxidable, deben tener una excelente conductividad eléctrica y resistencia a la corrosión. Su diseño asegura una conexión segura y de baja resistencia con el cableado externo. La conexión eléctrica de resistencias debe ser robusta.
*   Sellos: La función principal del sello es proteger el MgO higroscópico de la humedad ambiental y proporcionar aislamiento eléctrico adicional. Los materiales comunes incluyen:
    *   Tapones Cerámicos: Ofrecen excelente aislamiento eléctrico y resistencia a altas temperaturas. Son comunes en los extremos de las resistencias.
    *   Mica: Utilizada en algunas configuraciones para aislamiento adicional o como soporte.
    *   Epoxi o Silicona: Para sellos de baja a media temperatura, proporcionando una barrera contra la humedad y la contaminación. Sin embargo, no son adecuados para las zonas de mayor temperatura de la resistencia.

La calidad del sellado es vital para prevenir la absorción de humedad por el MgO, lo que degradaría su capacidad aislante y podría provocar fallos prematuros de la resistencia. Un sellado de cabezales de resistencia efectivo es un indicador de calidad.

La combinación sinérgica de estos materiales, cuidadosamente seleccionados y procesados, es lo que permite a las resistencias de cartucho de alta densidad de Heatecx Limited operar de manera fiable y eficiente en las condiciones más exigentes, proporcionando un rendimiento térmico superior y una vida útil prolongada.
Ingeniería de Diseño: La Precisión Detrás de Cada Vatio

El diseño de una resistencia de cartucho de alta densidad es un arte y una ciencia que requiere una comprensión profunda de la termodinámica, la metalurgia y la ingeniería eléctrica. No se trata solo de generar calor, sino de hacerlo de manera controlada, eficiente y segura, adaptándose a las exigencias específicas de cada aplicación industrial. En Heatecx Limited, nuestro equipo de ingeniería se dedica a optimizar cada parámetro de diseño para ofrecer soluciones de calentamiento industrial de precisión que maximicen el rendimiento y la vida útil.

La Importancia Crítica del Diseño

Un diseño deficiente en una resistencia de cartucho puede llevar a una serie de problemas, desde un calentamiento ineficiente y un consumo excesivo de energía hasta fallos prematuros del componente, daños en el equipo o incluso riesgos de seguridad. Por el contrario, un diseño optimizado garantiza:

*   Transferencia de Calor Eficiente: Asegura que la energía térmica generada se transfiera de manera efectiva al proceso o material deseado.
*   Vida Útil Prolongada: Minimiza el estrés térmico y mecánico en los componentes internos, prolongando la durabilidad de la resistencia.
*   Rendimiento Consistente: Mantiene una temperatura estable y uniforme, crucial para la calidad del producto final en muchos procesos.
*   Seguridad Operativa: Previene el sobrecalentamiento localizado y otros riesgos asociados con un control térmico inadecuado.
*   Eficiencia Energética: Reduce el consumo de energía al optimizar la conversión y transferencia de calor.

Cálculos de Potencia: Determinando la Energía Térmica Necesaria

El primer paso en el diseño de cualquier calentador de cartucho de alta potencia es determinar la potencia (vatios) necesaria para alcanzar y mantener la temperatura deseada en la aplicación. Este cálculo es complejo y debe considerar múltiples factores:

Factores Clave en el Cálculo de Potencia

Masa del Material a Calentar: La cantidad de material (metal, plástico, líquido, etc.) que necesita ser calentado. Cuanto mayor sea la masa, más energía se requerirá.
 Calor Específico del Material (Cp): La cantidad de energía necesaria para elevar la temperatura de una unidad de masa de un material en un grado. Cada material tiene un calor específico diferente.
 Cambio de Temperatura (ΔT): La diferencia entre la temperatura inicial y la temperatura final deseada del material.
 Tiempo de Calentamiento Deseado: El tiempo en el que se espera que el material alcance la temperatura objetivo. Un tiempo de calentamiento más rápido requerirá una mayor potencia.
 Pérdidas de Calor: El calor que se disipa al ambiente a través de la conducción, convección y radiación desde la superficie del equipo. Estas pérdidas pueden ser significativas y deben estimarse con precisión. La eficiencia térmica del sistema es crucial.
 Temperatura de Operación: La temperatura a la que la resistencia operará continuamente. Las propiedades de los materiales cambian con la temperatura.
 Flujo de Material (para líquidos/gases): Si se calienta un fluido en movimiento, se debe considerar el caudal y las propiedades del fluido.

Fórmulas Básicas para el Cálculo de Potencia

La potencia inicial requerida para elevar la temperatura de un sólido se puede estimar con la fórmula:

`P (vatios) = [Masa (kg)  Calor Específico (J/kg°C)  ΔT (°C)] / [Tiempo (segundos) * Eficiencia]`

Para mantener la temperatura una vez alcanzada, la potencia requerida es principalmente para compensar las pérdidas de calor al ambiente. Es crucial añadir un factor de seguridad (típicamente 1.25 a 1.5) a la potencia calculada para asegurar que la resistencia tenga suficiente capacidad para manejar variaciones y arranques en frío. La optimización de la potencia de calentamiento es un servicio clave de Heatecx Limited.

Densidad de Vatios (Watt Density): El Parámetro Crítico de Rendimiento

La densidad de vatios (W/cm² o W/in²) es el factor más importante que determina la vida útil y el rendimiento de una resistencia de cartucho de alta densidad. Se define como la potencia generada por unidad de superficie de la resistencia. Una alta densidad de vatios permite un calentamiento rápido y eficiente, pero también implica mayores temperaturas internas y un mayor estrés en los materiales.

Implicaciones de la Densidad de Vatios

Vida Útil: Una densidad de vatios excesivamente alta para una aplicación dada puede provocar un sobrecalentamiento interno, degradación del alambre resistivo y del MgO, y un fallo prematuro. Por el contrario, una densidad de vatios demasiado baja puede resultar en un calentamiento lento e ineficiente.
Transferencia de Calor: Para una transferencia de calor óptima, la densidad de vatios debe ser compatible con la capacidad del material a calentar para absorber ese calor. Si la resistencia genera calor más rápido de lo que el material puede disipar, se producirá un sobrecalentamiento.
Materiales: La máxima densidad de vatios que una resistencia puede soportar depende directamente de los materiales de la vaina (acero inoxidable, Incoloy), la calidad del MgO y la temperatura de operación. Las aleaciones de Incoloy, por ejemplo, permiten densidades de vatios significativamente más altas que el acero inoxidable estándar.

Tolerancias de Ajuste: La Clave para una Transferencia Térmica Óptima

La tolerancia de ajuste entre el diámetro exterior de la resistencia de cartucho y el diámetro interior del orificio donde se inserta es un factor crítico para la eficiencia de la transferencia de calor y la vida útil de la resistencia. Un ajuste inadecuado puede tener consecuencias graves.

La Importancia del Ajuste Apreciado

*   Conducción de Calor: La transferencia de calor desde la superficie de la resistencia al bloque metálico se produce principalmente por conducción. Para que esta conducción sea eficiente, debe haber un contacto íntimo entre ambas superficies. Un espacio de aire, por pequeño que sea, actúa como un aislante térmico, impidiendo la transferencia de calor y provocando que la resistencia se sobrecaliente internamente.
*   Prevención de Puntos Calientes: Un ajuste holgado puede crear puntos calientes localizados en la resistencia, donde el calor no se disipa adecuadamente, lo que lleva a la degradación del alambre resistivo y del MgO, y a un fallo prematuro.
*   Vida Útil: Un ajuste apretado y uniforme asegura que el calor se disipe de manera eficiente, manteniendo la temperatura interna de la resistencia dentro de límites seguros y prolongando significativamente su vida útil. Una transferencia térmica eficiente es sinónimo de durabilidad.

Tolerancias Recomendadas

Para resistencias de cartucho de alta densidad, se recomienda una tolerancia de ajuste muy ajustada, típicamente entre 0.025 mm y 0.075 mm (0.001″ a 0.003″) de holgura entre el diámetro del calentador y el diámetro del orificio. Cuanto más ajustado sea el ajuste, mejor será la transferencia de calor. Sin embargo, un ajuste excesivamente apretado puede dificultar la inserción y extracción de la resistencia, y causar daños mecánicos. La precisión en el mecanizado de orificios es tan importante como la precisión en la fabricación de la resistencia.

Gestión de la Expansión Térmica: Un Desafío de Ingeniería

Todos los materiales se expanden cuando se calientan y se contraen cuando se enfrían. En el diseño de resistencias de cartucho de alta densidad, la expansión térmica es un fenómeno que debe ser cuidadosamente gestionado para evitar problemas.

*   Estrés Mecánico: La vaina metálica de la resistencia se expandirá cuando se caliente. Si el orificio en el bloque metálico no se expande a la misma velocidad o en la misma medida, se pueden generar tensiones mecánicas significativas en la resistencia, lo que puede llevar a deformaciones o fallos.
*   Dificultad de Extracción: Si la resistencia se expande más que el orificio, puede quedar “atascada”, dificultando o imposibilitando su extracción para mantenimiento o reemplazo.
*   Pérdida de Contacto: En ciclos de calentamiento y enfriamiento repetidos, la expansión y contracción diferencial pueden llevar a una pérdida de contacto entre la resistencia y la pared del orificio, lo que reduce la eficiencia de la transferencia de calor.

Estrategias de Gestión

*   Selección de Materiales: Elegir materiales para la vaina y el bloque a calentar con coeficientes de expansión térmica compatibles puede mitigar este problema.
*   Diseño de Tolerancias: Las tolerancias de ajuste se diseñan teniendo en cuenta la expansión térmica esperada a la temperatura de operación. A menudo, se busca un ajuste “interferente” o “de prensa” a temperatura ambiente que se convierte en un ajuste “deslizante” o “ligero” a la temperatura de operación.
*   Lubricantes Térmicos: El uso de compuestos térmicos o grasas de alta temperatura puede llenar pequeños espacios de aire y mejorar la transferencia de calor, además de facilitar la inserción y extracción. La gestión de la expansión térmica en calentadores es un aspecto avanzado del diseño.

La fabricación de una resistencia de cartucho de alta densidad es un testimonio de la ingeniería de precisión y la automatización avanzada. Cada etapa del proceso está meticulosamente controlada para asegurar que el producto final no solo cumpla, sino que supere los estándares de rendimiento y durabilidad. Este intrincado viaje transforma materias primas de alta calidad en calentadores de cartucho de alta potencia capaces de operar en los entornos industriales más exigentes.

Maquinaria Especializada: La Columna Vertebral de la Producción

La eficiencia y la calidad en la fabricación de resistencias de cartucho dependen en gran medida de la maquinaria para fabricar resistencias de cartucho especializada. Cada equipo está diseñado para realizar una tarea específica con la máxima precisión, contribuyendo a la integridad y el rendimiento del producto final. En Heatecx Limited, invertimos en tecnología de punta para garantizar la excelencia.

Máquina Bobinadora de Alambre de Resistencia

*   Función: Esta máquina es la encargada de enrollar el alambre de Nicromo (el elemento resistivo) alrededor de un mandril cerámico o metálico para formar la bobina calefactora. La precisión del bobinado es crucial para la uniformidad de la densidad de vatios y la distribución del calor a lo largo de la resistencia.
*   Importancia: Un bobinado irregular puede crear puntos calientes o fríos, afectando la vida útil y el rendimiento. Las bobinadoras modernas permiten controlar con exactitud el paso (distancia entre espiras), la tensión del alambre y el diámetro del bobinado, asegurando una creación de la bobina calefactora consistente y de alta calidad. Algunas máquinas pueden realizar bobinados de paso variable para optimizar la distribución de calor en zonas específicas.

Máquina de Llenado de Óxido de Magnesio (MgO)

*   Función: Después de insertar la bobina en el tubo metálico, esta máquina introduce y compacta el polvo de óxido de magnesio (MgO) alrededor de la bobina. El proceso de llenado se realiza de manera controlada, a menudo con vibración, para asegurar que el MgO se asiente uniformemente y sin huecos.
*   Importancia: La compactación del MgO es vital. Un llenado deficiente o una compactación inadecuada resultarán en bolsas de aire, que son aislantes térmicos y eléctricos. Esto puede llevar a un sobrecalentamiento localizado del alambre resistivo, fallos prematuros y una transferencia de calor ineficiente. Las máquinas de llenado avanzadas garantizan una densificación del MgO óptima, crucial para el aislamiento y conductividad térmica.

Máquina Compactadora (Laminadora o Reductora)

*   Función: Una vez que el MgO ha sido llenado y pre-compactado, la resistencia parcialmente ensamblada se pasa a través de una máquina compactadora. Este equipo reduce el diámetro exterior del tubo metálico mediante laminación o estirado en frío. Este proceso aumenta drásticamente la densidad del MgO.
*   Importancia: La compactación final es uno de los pasos más críticos. Un MgO más denso mejora significativamente la rigidez dieléctrica (aislamiento eléctrico) y la conductividad térmica. Además, asegura que la bobina quede firmemente anclada dentro del MgO, protegiéndola de vibraciones y choques térmicos. La integridad estructural de la resistencia y su capacidad para transferir calor eficientemente dependen en gran medida de esta etapa.

Máquina de Soldadura (Opcional, pero Recomendada para Alta Densidad)

*   Función: Para aplicaciones de alta densidad y larga vida útil, se integra un módulo de soldadura (por ejemplo, soldadura por resistencia o láser) para unir los pines terminales directamente al alambre de Nicromo. Esto crea una conexión eléctrica de muy baja resistencia y extremadamente robusta.
*   Importancia: Una conexión soldada es superior a una conexión mecánica (engarzada) en términos de fiabilidad eléctrica y resistencia a la vibración y la expansión térmica. Mejora la conexión pin-bobina y reduce la probabilidad de fallos en el punto de conexión, que es una causa común de falla en resistencias de menor calidad.

Equipos de Prueba y Control de Calidad

*   Función: Incluyen una variedad de instrumentos para verificar las propiedades eléctricas (resistencia, aislamiento, rigidez dieléctrica), dimensionales y, en algunos casos, térmicas de cada resistencia. Esto puede incluir probadores de continuidad, megóhmetros, probadores de alta tensión (Hi-Pot) y cámaras termográficas.
*   Importancia: Son esenciales para el control de calidad de resistencias. Aseguran que cada unidad fabricada cumpla con las especificaciones de diseño y los estándares de seguridad antes de salir de la planta. La trazabilidad y la certificación de calidad son fundamentales en la industria.

Pasos Detallados del Proceso de Fabricación de Resistencias de Cartucho de Alta Densidad

El proceso de fabricación es una secuencia optimizada de pasos, cada uno diseñado para contribuir a la creación de una resistencia de cartucho de alta densidad de calidad superior.

Corte y Preparación del Tubo Metálico: El tubo de acero inoxidable o Incoloy se corta a la longitud requerida. Los extremos pueden ser biselados o preparados para facilitar el sellado posterior. Se realiza una limpieza exhaustiva para eliminar cualquier contaminante.
Bobinado del Alambre Resistivo: El alambre de Nicromo se bobina con precisión en la máquina bobinadora, formando la espiral calefactora. Se presta especial atención al paso y la tensión para asegurar la uniformidad y la densidad de vatios deseada. La longitud del alambre y el número de espiras se calculan para lograr la resistencia eléctrica y la potencia específicas.
 Inserción de la Bobina en el Tubo: La bobina pre-formada se inserta cuidadosamente dentro del tubo metálico. Es crucial que la bobina quede centrada para asegurar una distribución uniforme del MgO y una transferencia de calor homogénea.
Llenado y Pre-compactación del Óxido de Magnesio: El polvo de MgO de alta pureza se introduce en el tubo, rodeando la bobina. Se utiliza vibración para ayudar a que el polvo se asiente y se pre-compacte, eliminando grandes bolsas de aire. Este paso inicial es vital para preparar la resistencia para la compactación final.
Reducción del Diámetro (Compactación Final): La resistencia se pasa a través de la máquina compactadora. Este proceso reduce el diámetro del tubo, comprimiendo el MgO a una densidad muy alta. Esta compactación es la que confiere a la resistencia su capacidad de alta densidad de vatios, mejorando drásticamente el aislamiento eléctrico y la conductividad térmica. El control de la velocidad y la presión de compactación es fundamental para evitar daños internos.
Recocido (Opcional): En algunos casos, especialmente para resistencias de gran longitud o con vainas de Incoloy, se puede realizar un recocido. Este tratamiento térmico alivia las tensiones internas creadas durante la compactación y mejora la ductilidad del tubo, lo que puede ser beneficioso para operaciones de doblado posteriores o para la vida útil general.
Inserción y Soldadura de Pines Terminales: Utilizando la Auto Pin Coil Assemble Machine, los pines terminales se insertan en los extremos de la resistencia. Si se requiere, se realiza una soldadura de alta calidad entre el pin y el alambre de Nicromo para asegurar una conexión eléctrica robusta y duradera. Este paso es crítico para la conexión eléctrica de resistencias.
Sellado de los Extremos: Los tapones cerámicos o de mica se colocan en los extremos de la resistencia para sellar el MgO y proporcionar aislamiento eléctrico adicional. Se pueden aplicar selladores de alta temperatura (como epoxi o silicona, si la temperatura lo permite) para proteger contra la humedad y los contaminantes ambientales. Un sellado de cabezales de resistencia efectivo es vital para la longevidad.
Pruebas de Control de Calidad: Cada resistencia se somete a una serie de pruebas rigurosas:
    *   Prueba de Resistencia Eléctrica: Se verifica que la resistencia del elemento calefactor esté dentro de las tolerancias especificadas.
    *   Prueba de Aislamiento (Megóhmetro): Se mide la resistencia de aislamiento entre el elemento calefactor y la vaina metálica para asegurar que el MgO proporciona un aislamiento eléctrico adecuado.
    *   Prueba de Alta Tensión (Hi-Pot): Se aplica un voltaje significativamente más alto que el voltaje de operación nominal para detectar cualquier debilidad en el aislamiento dieléctrico.
    *   Inspección Dimensional: Se verifican las dimensiones críticas (longitud, diámetro, longitud de los pines) para asegurar que la resistencia se ajuste correctamente a la aplicación.
    *   Inspección Visual: Se examina la resistencia en busca de defectos superficiales, marcas o daños.
Marcado y Embalaje: Las resistencias que pasan todas las pruebas se marcan con la información relevante (potencia, voltaje, número de serie, etc.) y se empaquetan cuidadosamente para su envío. El embalaje adecuado protege las resistencias durante el transporte y almacenamiento.

Este proceso integral, respaldado por la experiencia de Heatecx Limited y nuestra avanzada maquinaria para remachado de bobinas resistivas, garantiza que cada resistencia de cartucho de alta densidad que sale de nuestras instalaciones sea un producto de ingeniería superior, listo para ofrecer un rendimiento fiable y eficiente en las aplicaciones más exigentes.
Control de Calidad Riguroso: Garantía de Rendimiento y Fiabilidad

En Heatecx Limited, el control de calidad de resistencias no es solo un paso final, sino una filosofía integrada en cada etapa del proceso de fabricación de nuestras resistencias de cartucho de alta densidad. Nuestro compromiso es entregar productos que no solo cumplan, sino que superen las expectativas de rendimiento, durabilidad y seguridad. Un programa de control de calidad exhaustivo es fundamental para asegurar la fiabilidad de los calentadores de cartucho de alta potencia en las aplicaciones industriales más críticas.
