El modelo HTD-2B es una máquina de doblado de resistencias eléctricas hidráulica y neumática de alta precisión, diseñada para trabajar con una amplia gama de materiales como cobre, hierro, acero inoxidable y aluminio. Esta curvadora de tubos de doble cabezal se adapta perfectamente a diámetros estándar de hasta 16mm y longitudes de hasta 2000mm. Es la opción preferida para el acabado de resistencias eléctricas, permitiendo ajustes mecánicos robustos para garantizar que la distancia de curvado y los ángulos sean exactos, minimizando el desperdicio de material y asegurando la calidad del producto final.

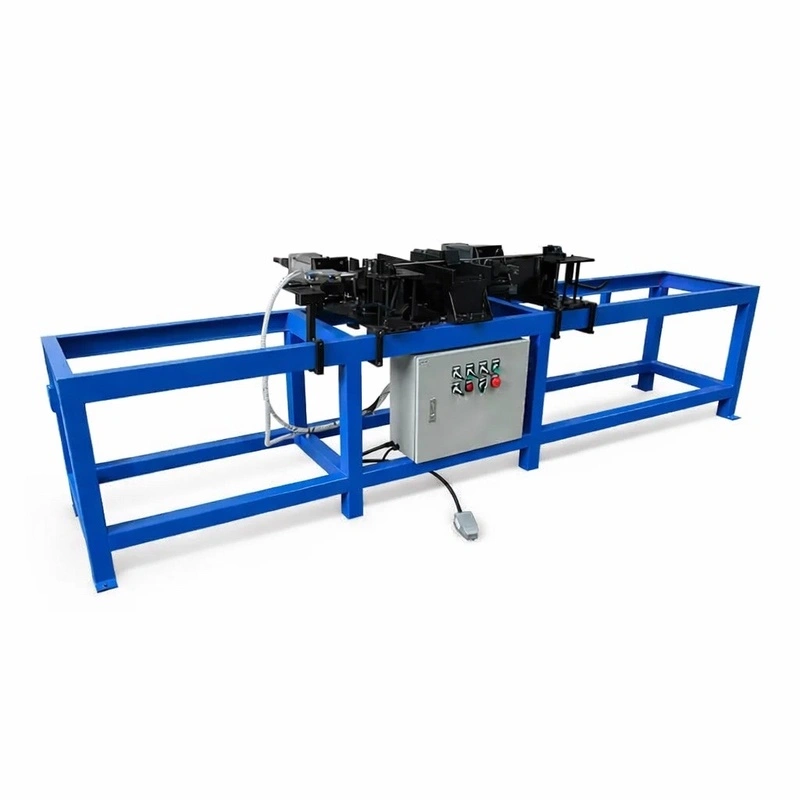

La Dobladora de resistencias tubulares HTD-2B es la solución definitiva para fabricantes que buscan maximizar su producción. Diseñada específicamente como una máquina curvadora de doble extremo, permite realizar dobleces simultáneos a 90° o 180° en ambos lados del tubo, reduciendo drásticamente los tiempos de ciclo. Su capacidad para procesar múltiples tubos a la vez (de 1 a 4 unidades) la convierte en la herramienta ideal para la producción en masa de elementos calefactores, garantizando uniformidad y alta velocidad en líneas de ensamblaje industrial.
El modelo HTD-2B es una máquina de doblado hidráulica y neumática de alta precisión, diseñada para trabajar con una amplia gama de materiales como cobre, hierro, acero inoxidable y aluminio. Esta curvadora de tubos de doble cabezal se adapta perfectamente a diámetros estándar de hasta 16mm y longitudes de hasta 2000mm. Es la opción preferida para el acabado de resistencias eléctricas, permitiendo ajustes mecánicos robustos para garantizar que la distancia de curvado y los ángulos sean exactos, minimizando el desperdicio de material y asegurando la calidad del producto final.

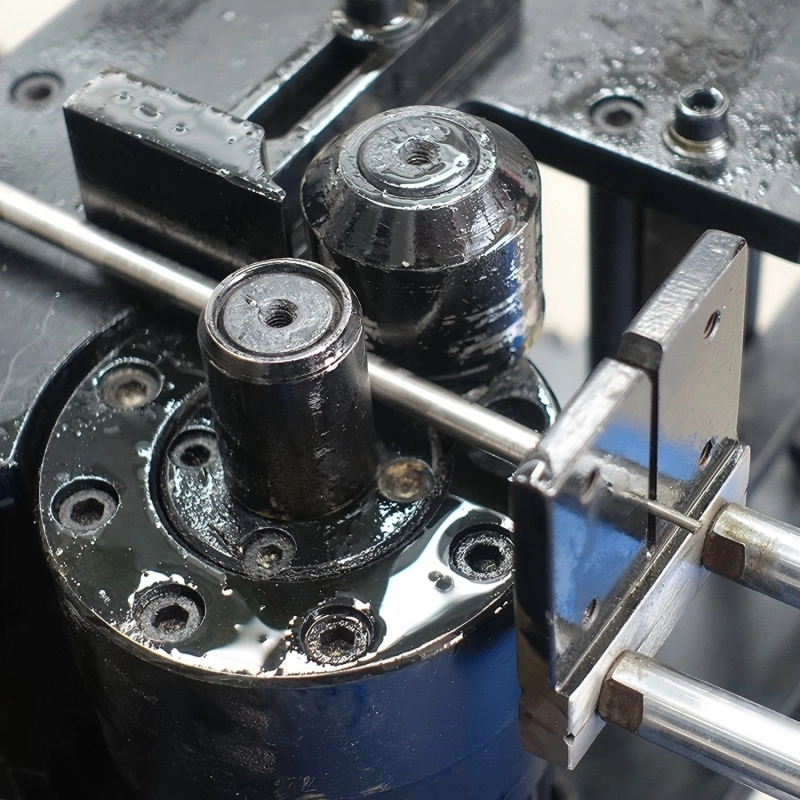

El operario o el sistema de carga coloca las resistencias tubulares rectas en las cunas de sujeción. Al activarse el ciclo, las mordazas aseguran los tubos firmemente para evitar deslizamientos. De manera simultánea, ambos cabezales de doblado, impulsados por cilindros (hidráulicos o neumáticos según configuración), giran sobre su eje para ejercer la fuerza necesaria contra la matriz conformadora. Esto permite que ambos extremos de la resistencia se doblen al mismo tiempo al ángulo preestablecido (90° o 180°), garantizando una simetría perfecta imposible de lograr con doblado manual secuencial.

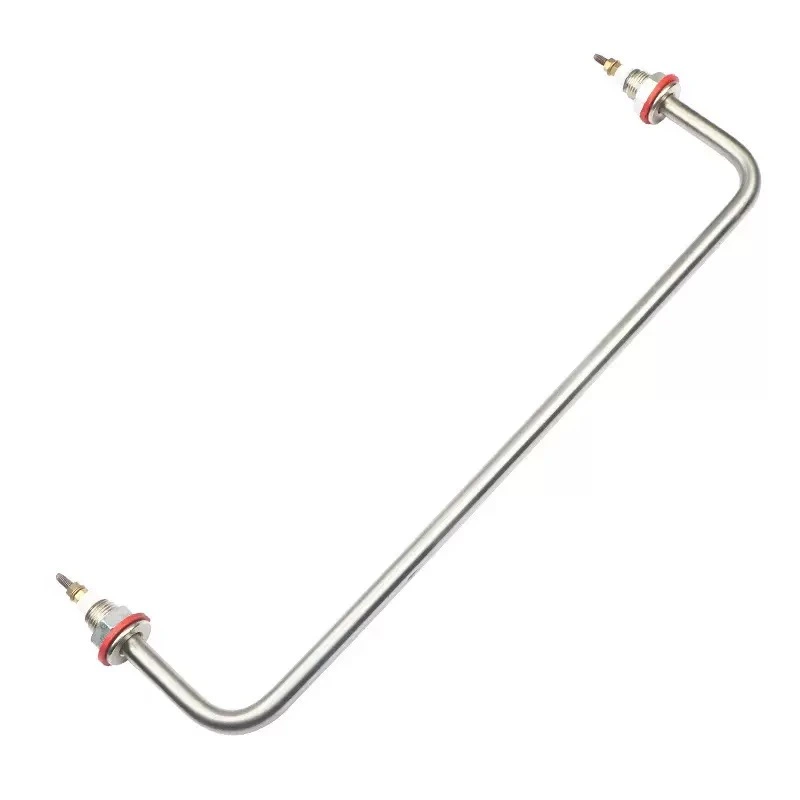

La dobladora automática de doble extremo HTD-2B es esencial en industrias que requieren conformar tubos metálicos y elementos de calefacción. Sus aplicaciones principales incluyen:
Este equipo destaca en el mercado por su equilibrio entre robustez y flexibilidad:
|
Parámetro |
Valor / Descripción |
|
Modelo |
HTD-2B (Double-End Bender) |
|
Tipo de Máquina |
Curvadora de doble cabezal simultáneo |
|
Diámetro Máximo de Tubo |
16 mm |
|
Longitud Máxima de Tubo |
2000 mm |
|
Posición de Curvado (Distancia mín.) |
30 mm desde el extremo |
|
Ángulos de Doblado |
90° y 180° (Ajustable) |
|
Capacidad de Proceso |
1, 2, 3 o 4 tubos simultáneos (según diámetro) |
|
Materiales Compatibles |
Cobre, Hierro, Inox, Aluminio, Titanio |
|
Fuente de Energía |
Opciones: Hidráulica / Neumática / Mecánica |
|
Aplicación Principal |
Resistencias tubulares, tubería de fluidos |
El cambio de diámetro en la curvadora HTD-2B es un proceso mecánico estándar y robusto. La máquina no se ajusta "automáticamente" presionando un botón, sino que requiere un cambio rápido de herramental (tooling).
Para cambiar de un diámetro de 8mm a 12mm, se deben sustituir dos componentes clave:
El proceso completo suele tomar entre 15 y 20 minutos para un operario capacitado. Es importante destacar que, al adquirir la máquina, se pueden solicitar juegos de matrices adicionales para cubrir todos los diámetros de su producción (8mm, 10mm, 12mm, hasta 16mm), asegurando que la máquina crezca junto con las necesidades de su fábrica.
