Las bridas, también conocidas como flanges, son componentes esenciales en la industria, diseñadas para unir secciones de tuberías, válvulas, bombas y otros equipos, creando un sistema de conexión robusto y hermético. Su función principal es permitir el montaje y desmontaje de los sistemas de forma segura y eficiente, facilitando tareas de mantenimiento, inspección o modificación. Estas piezas se caracterizan por su superficie plana o elevada con orificios para pernos, que se alinean con los de la contra-brida, asegurando una unión firme mediante el uso de empaques o juntas para sellar la conexión. La elección de la brida adecuada es crucial para garantizar la integridad y el rendimiento de cualquier instalación industrial, especialmente en entornos de alta presión, temperatura o con fluidos corrosivos. Son fundamentales en una amplia gama de sectores, desde la petroquímica y la generación de energía hasta el tratamiento de aguas y la industria alimentaria.

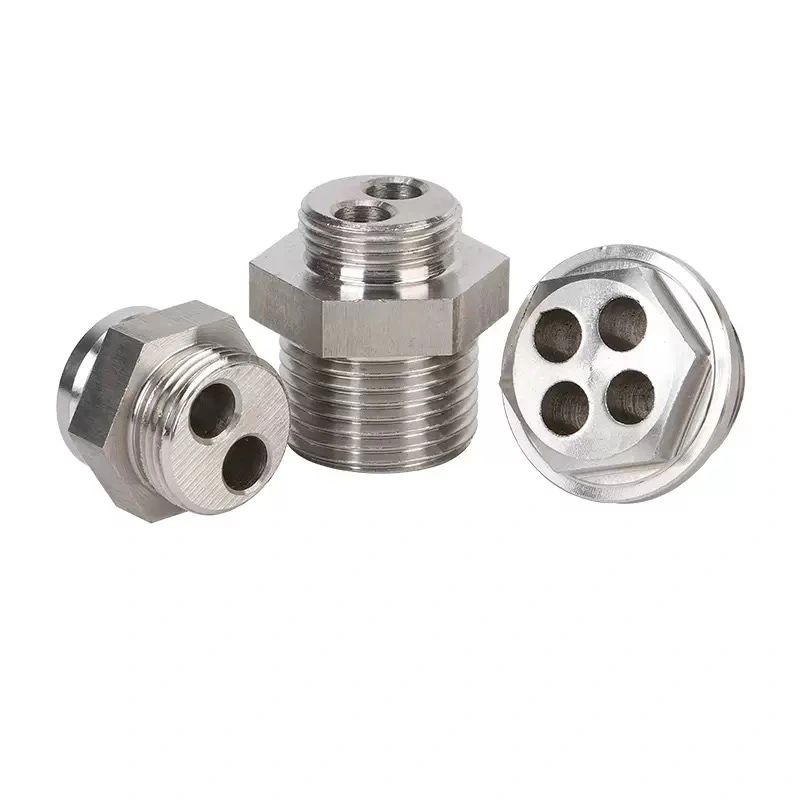

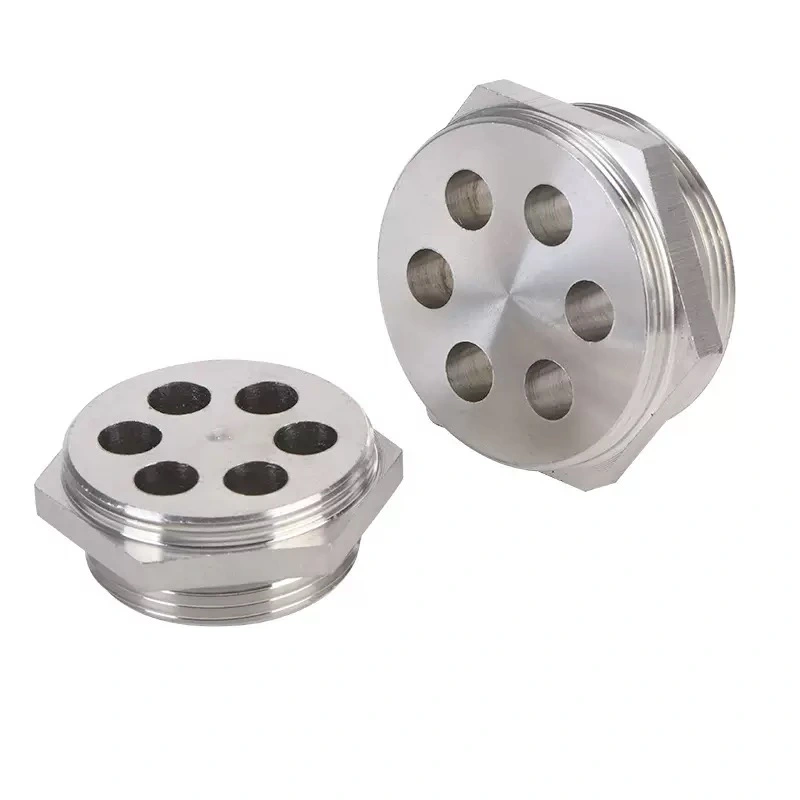

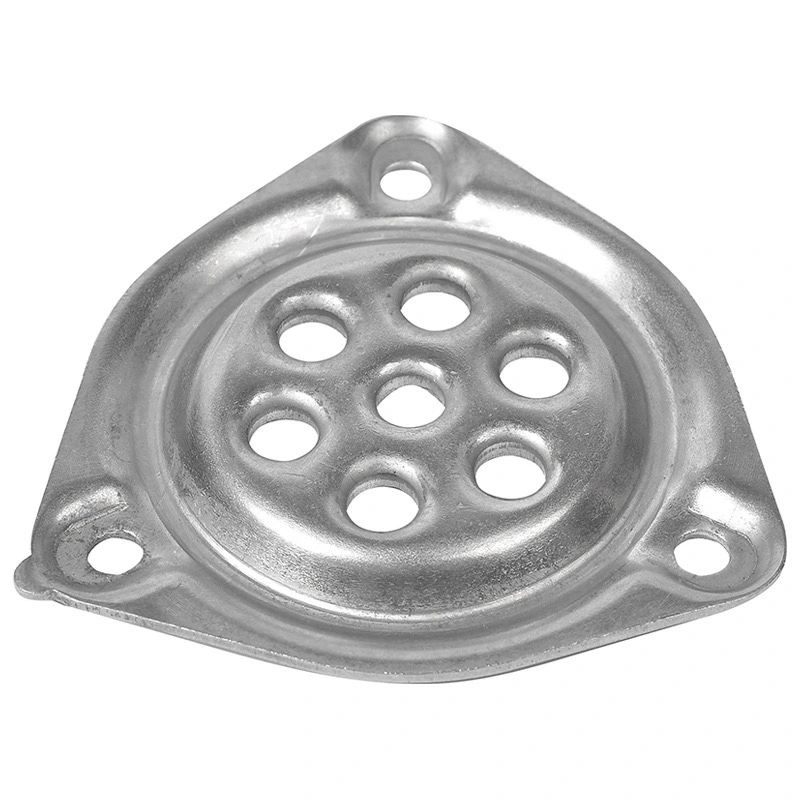

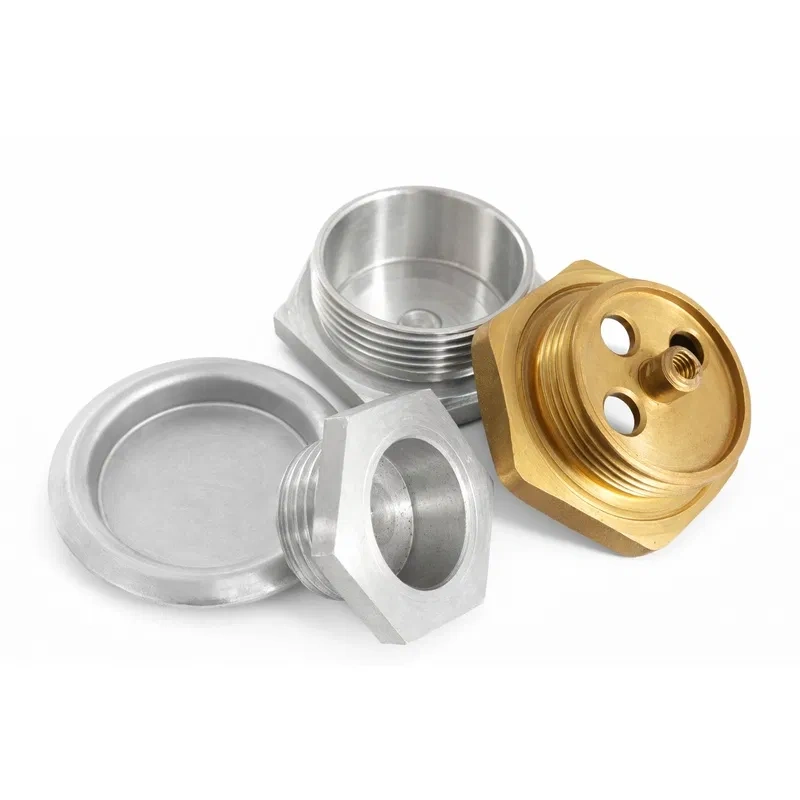

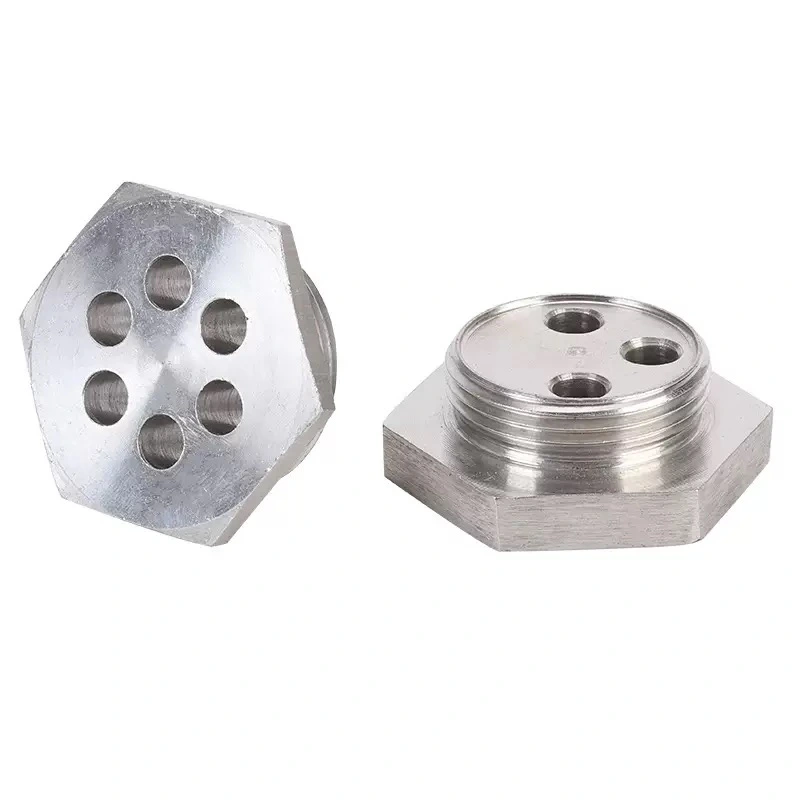

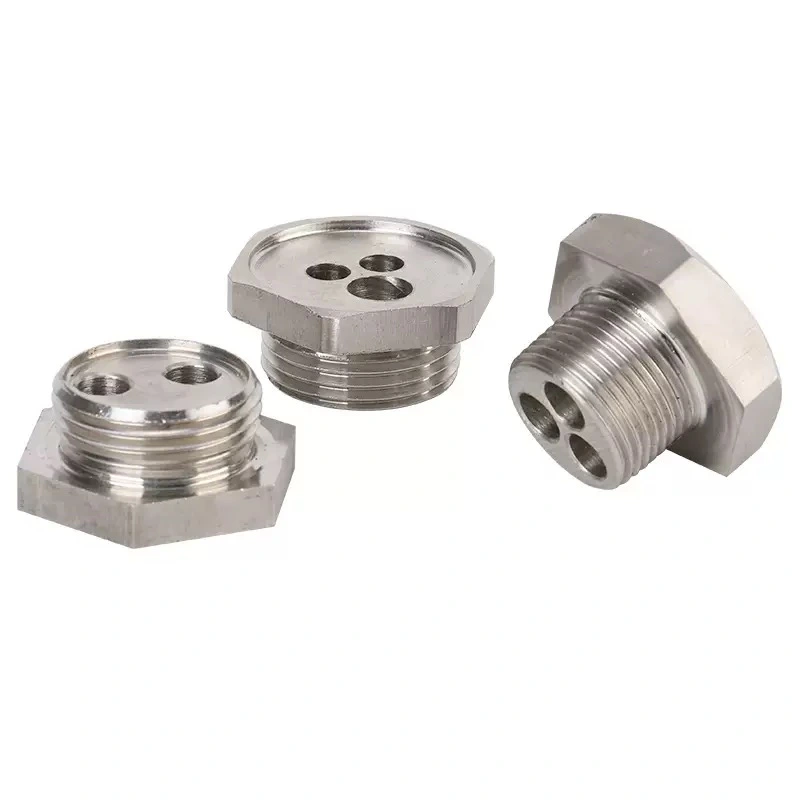

En el ámbito de los sistemas de calentamiento, las bridas juegan un papel vital, sirviendo como soporte y conexión para elementos calefactores. Por ejemplo, la brida para resistencias es un componente clave en la fabricación de resistencias con brida y resistencias de inmersión con brida, permitiendo su instalación segura en tanques o depósitos para calentar líquidos o gases. De manera similar, la brida para termocupla y la brida para resistencia cartucho son específicas para la fijación de sensores de temperatura y elementos calefactores tipo cartucho, respectivamente, asegurando una medición precisa y una transferencia de calor eficiente. La versatilidad de las bridas se extiende a la protección de estos componentes, como en el caso de la funda de termopar y la funda de transmisor de temperatura, que a menudo se instalan con bridas para proteger los sensores de las condiciones adversas del proceso. Además, la posibilidad de fabricar bridas a medida permite adaptar estas soluciones a requerimientos técnicos muy específicos, optimizando el rendimiento y la seguridad de las instalaciones.
La diversidad de aplicaciones industriales ha llevado al desarrollo de una amplia gama de tipos de flanges, cada uno diseñado para cumplir con requisitos específicos de presión, temperatura, tipo de fluido y método de conexión. A continuación, se presenta una tabla detallada con los tipos más comunes de bridas y sus características principales:
|
Tipo de Brida (Flange) |
Descripción |
Aplicaciones Comunes |
Ventajas |
Consideraciones |
|
Brida Deslizante (Slip-On Flange) |
Se desliza sobre el extremo de la tubería antes de ser soldada tanto por dentro como por fuera. |
Sistemas de baja presión, líneas de agua, servicios no críticos. |
Fácil de alinear, menor costo inicial. |
Menor resistencia a la fatiga, no apta para altas presiones. |
|
Brida de Cuello Soldable (Weld Neck Flange) |
Diseñada con un cuello cónico que se suelda a tope con la tubería, reduciendo el estrés en la base de la brida. |
Aplicaciones de alta presión y temperatura, servicios críticos, fluidos inflamables. |
Alta integridad estructural, excelente resistencia a la fatiga. |
Mayor costo, requiere soldadura de alta calidad. |
|
Brida Ciega (Blind Flange) |
No tiene orificio central y se utiliza para cerrar el extremo de una tubería, válvula o abertura de un recipiente a presión. |
Aislamiento de secciones de tuberías, pruebas de presión, futuras expansiones. |
Proporciona un cierre hermético, fácil de instalar y remover. |
No permite el flujo de fluido. |
|
Brida Roscada (Threaded Flange) |
Se atornilla a la tubería sin necesidad de soldadura. |
Servicios de baja presión y temperatura, tuberías pequeñas, áreas peligrosas donde la soldadura no es permitida. |
Fácil instalación, no requiere soldadura. |
Riesgo de fugas si no se sella correctamente, no apta para altas presiones o temperaturas. |
|
Brida de Junta Traslapada (Lap Joint Flange) |
Consiste en dos partes: un stub end (extremo de solapa) que se suelda a la tubería y una brida suelta que se desliza sobre el stub end. |
Sistemas que requieren desmontaje frecuente para limpieza o inspección, materiales costosos (stub end de aleación, brida de acero al carbono). |
Facilita el alineamiento de los pernos, reduce el costo de materiales costosos. |
Menor resistencia a la fatiga que la Weld Neck, no apta para altas presiones. |
|
Brida de Enchufe Soldable (Socket Weld Flange) |
La tubería se inserta en un rebaje de la brida y se suelda con un cordón de soldadura exterior. |
Tuberías de pequeño diámetro, sistemas de alta presión y baja temperatura, servicios no críticos. |
Buena resistencia a la fatiga, fácil de instalar. |
Requiere soldadura, puede atrapar corrosión en el espacio anular. |
|
Brida Orificio (Orifice Flange) |
Diseñada para la instalación de placas de orificio, que se utilizan para medir el caudal de fluidos. |
Medición de flujo en tuberías. |
Permite la medición precisa del flujo. |
Requiere una instalación cuidadosa para asegurar la precisión. |
Las bridas son componentes versátiles y su uso se extiende a través de una multitud de industrias y aplicaciones, siendo cruciales para la seguridad y eficiencia de los sistemas. Sus principales aplicaciones incluyen:
• Industria Petroquímica y Química: Conexión de tuberías en refinerías, plantas químicas y plataformas offshore, donde la resistencia a la corrosión y a altas presiones es fundamental. Aquí, la brida plana para resistencias y la brida para resistencias U son comunes en equipos de procesamiento.
• Generación de Energía: En centrales eléctricas, tanto térmicas como nucleares, para la unión de tuberías de vapor, agua de refrigeración y otros fluidos a alta presión y temperatura. Las bridas son esenciales para la integración de resistencias de inmersión con brida en calderas y sistemas de precalentamiento.
• Tratamiento de Agua y Aguas Residuales: Conexión de bombas, válvulas y filtros en plantas de tratamiento, donde la durabilidad y la resistencia a la corrosión son importantes.
• Industria Alimentaria y Farmacéutica: Utilización de bridas de acero inoxidable con acabados sanitarios para evitar la contaminación y facilitar la limpieza en procesos que requieren alta higiene.
• Sistemas de Calentamiento Industrial: Una de las aplicaciones más destacadas es en los sistemas de calentamiento. Las bridas se utilizan para montar resistencias con brida en tanques y recipientes, permitiendo un calentamiento eficiente de líquidos como agua, aceites, soluciones químicas y gases. La brida para resistencia cartucho es específica para la instalación de elementos calefactores de cartucho, mientras que la brida para resistencias U se adapta a resistencias con forma de U. Además, la brida para termocupla es indispensable para la fijación de sensores de temperatura, asegurando un control preciso del proceso de calentamiento. La funda de termopar y la funda de transmisor de temperatura también se integran con bridas para proteger los dispositivos de medición en entornos agresivos.
• Construcción Naval y Offshore: En la construcción de barcos y plataformas marinas, donde las bridas deben soportar condiciones extremas y garantizar la estanqueidad de los sistemas.
• Minería: Conexión de tuberías para el transporte de lodos, agua y otros materiales en operaciones mineras.
Las bridas ofrecen una serie de características y ventajas que las convierten en la opción preferida para la conexión de componentes en sistemas industriales:
• Conexión Segura y Hermética: Proporcionan una unión robusta que minimiza el riesgo de fugas, esencial para la seguridad operativa y la protección del medio ambiente. Esto es crítico en aplicaciones como la brida para resistencias donde la integridad del sistema es primordial.
• Facilidad de Montaje y Desmontaje: A diferencia de las uniones soldadas permanentes, las bridas permiten un acceso rápido y sencillo para el mantenimiento, la inspección o la sustitución de componentes, reduciendo los tiempos de inactividad.
• Versatilidad de Materiales: Disponibles en una amplia gama de materiales como acero al carbono, acero inoxidable (304, 316), aleaciones de níquel y plásticos, lo que permite seleccionar la brida adecuada para resistir la corrosión, la temperatura y la presión específicas de cada aplicación. Esto incluye materiales optimizados para la brida para termocupla y la brida para resistencia cartucho.
• Adaptabilidad a Diversas Presiones y Temperaturas: Existen bridas diseñadas para soportar desde bajas presiones y temperaturas hasta condiciones extremas, garantizando la fiabilidad del sistema.
• Normalización Internacional: La fabricación de bridas se rige por estándares internacionales (ANSI, DIN, JIS, etc.), lo que asegura la intercambiabilidad y compatibilidad entre componentes de diferentes fabricantes.
• Integración con Elementos de Calentamiento y Medición: Permiten la fácil integración de resistencias de inmersión con brida, resistencias con brida, conectores de termopar y fundas de termopar, facilitando el diseño de sistemas de calentamiento y control de temperatura eficientes.
Las especificaciones técnicas de las bridas son fundamentales para asegurar su correcta selección e instalación. Estas incluyen:
• Diámetro Nominal (DN o NPS): Indica el tamaño de la tubería a la que se conectará la brida.
• Clase de Presión (Rating): Define la presión máxima de trabajo que la brida puede soportar a una temperatura determinada. Comúnmente expresada en libras (Lb) o PN (Presión Nominal).
• Material de Fabricación: Acero al carbono (A105, A350 LF2), acero inoxidable (A182 F304/304L, A182 F316/316L), aleaciones especiales. La elección depende del fluido, temperatura y ambiente.

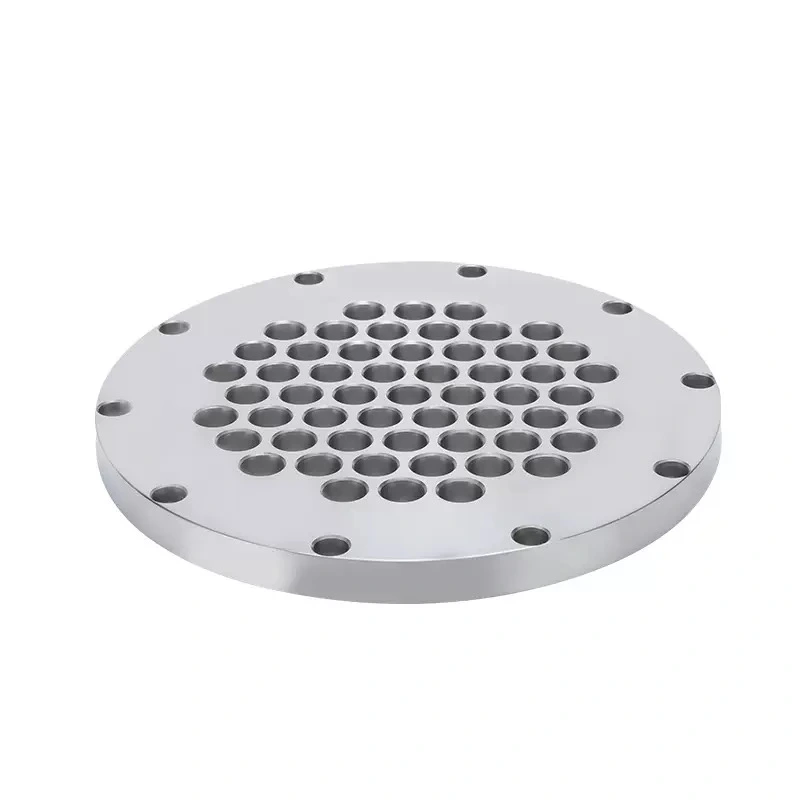

• Tipo de Cara (Facing): Puede ser Cara Plana (Flat Face - FF), Cara Realzada (Raised Face - RF) o Junta Tipo Anillo (Ring Type Joint - RTJ), entre otros. La brida plana para resistencias es un ejemplo de cara plana.
• Estándares de Fabricación: ANSI/ASME B16.5, B16.47, DIN, JIS, EN, etc.
• Dimensiones: Diámetro exterior, diámetro del círculo de pernos, número y diámetro de los orificios para pernos, espesor de la brida.
• Acabado de la Superficie: Rugosidad de la cara de la brida, importante para el sellado con la junta.
• Temperatura de Diseño: Rango de temperatura en el que la brida puede operar de forma segura.

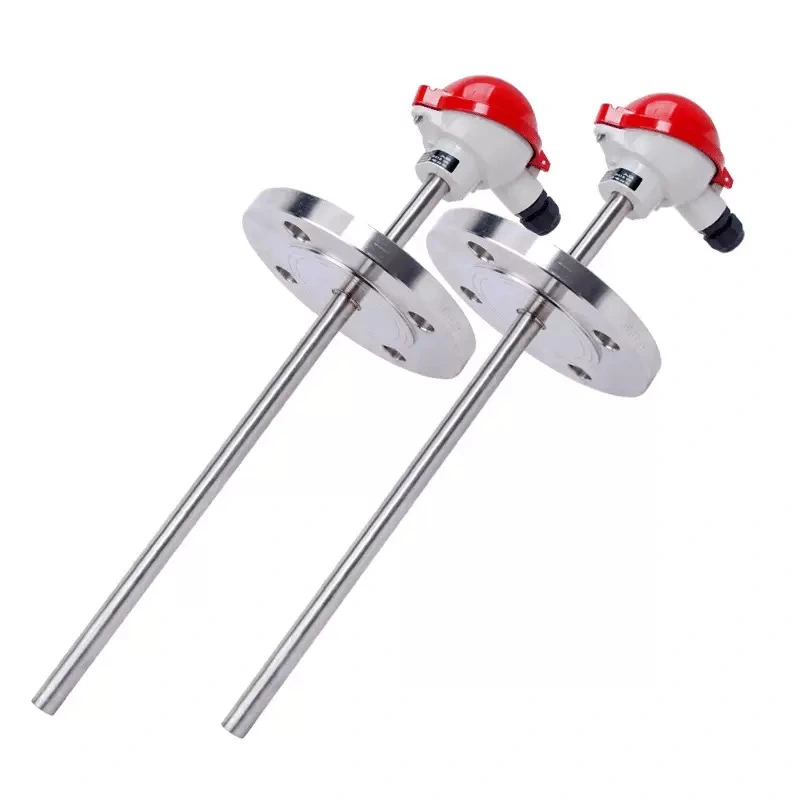

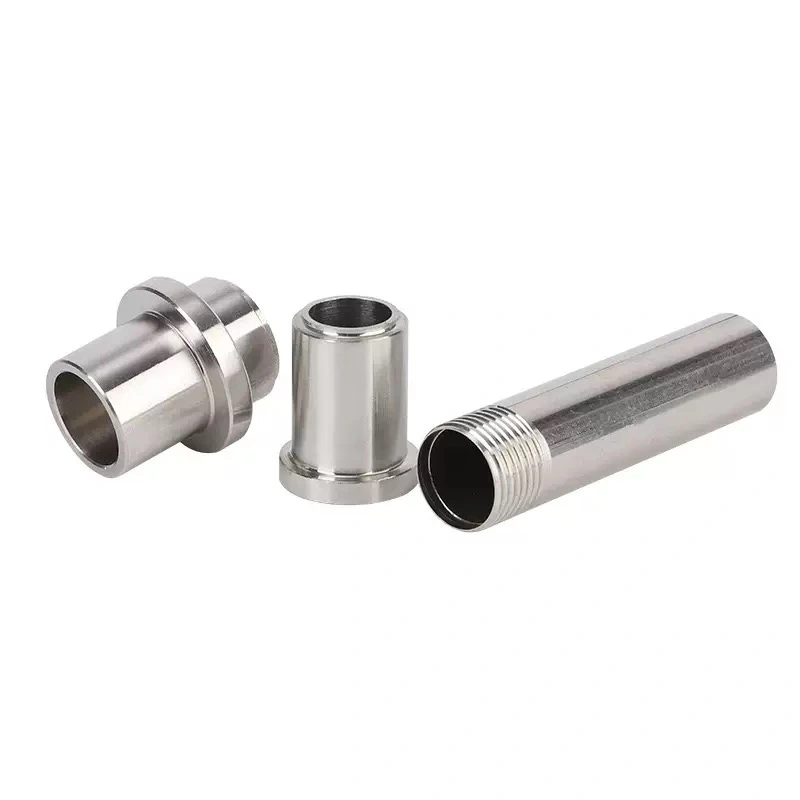

Para componentes específicos como la brida para termocupla o la brida para resistencia cartucho, las especificaciones también incluirán el diámetro y la longitud del vástago o la vaina, el tipo de conexión al sensor (conector de termopar), y la compatibilidad con el elemento calefactor o sensor.
La capacidad de adaptar las bridas a necesidades específicas es una ventaja significativa en la industria. Las opciones de personalización incluyen:
• Bridas a Medida: Fabricación de bridas con dimensiones, materiales o configuraciones especiales que no se encuentran en los estándares comerciales. Esto es ideal para proyectos con requisitos únicos o para reemplazar componentes obsoletos.
• Materiales Especiales: Uso de aleaciones exóticas o materiales con recubrimientos especiales para resistir ambientes extremadamente corrosivos, abrasivos o de muy alta temperatura.
• Diseños Específicos para Aplicaciones: Desarrollo de bridas con características particulares, como la brida para resistencias U que se adapta a la forma de resistencias tubulares, o diseños optimizados para la funda de termopar y la funda de transmisor de temperatura.
• Acabados Superficiales Especiales: Acabados de alta precisión para aplicaciones sanitarias o para mejorar el rendimiento del sellado en condiciones críticas.
• Tratamientos Térmicos y Recubrimientos: Aplicación de tratamientos para mejorar la dureza, resistencia al desgaste o a la corrosión de la brida.
• Marcado y Trazabilidad: Personalización con marcado específico del cliente, números de serie o códigos QR para una trazabilidad completa del producto.
Estas opciones de personalización aseguran que cada brida se ajuste perfectamente a su función, optimizando el rendimiento, la seguridad y la vida útil de las instalaciones industriales. La flexibilidad en el diseño y la fabricación permite abordar desafíos técnicos complejos y proporcionar soluciones a medida para cualquier necesidad.
Las bridas se conectan principalmente mediante pernos que atraviesan los orificios de ambas bridas y se aprietan con tuercas. Entre las caras de las bridas se coloca una junta o empaque para asegurar la hermeticidad de la unión. Dependiendo del tipo de brida, la conexión a la tubería puede ser por soldadura (como en la brida de cuello soldable o la brida deslizante) o por roscado (en el caso de la brida roscada). La correcta instalación y el apriete adecuado de los pernos son cruciales para evitar fugas y garantizar la seguridad del sistema.
