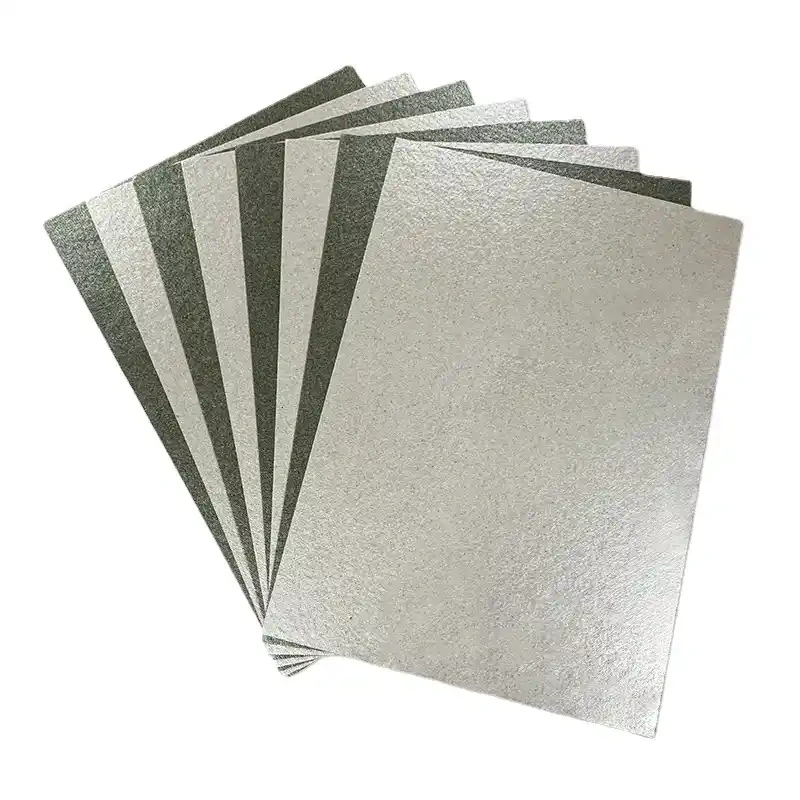

Las láminas de mica de Heatecx representan la solución de aislamiento más fiable para entornos de alta temperatura y alta tensión. Diseñadas para la fabricación de resistencias eléctricas, transformadores y equipos de calefacción, nuestras láminas de Mica Moscovita y Mica Phlogopita ofrecen una combinación inigualable de estabilidad térmica, resistencia dieléctrica y durabilidad mecánica.
Las láminas de mica son materiales aislantes de alto rendimiento, fabricados a partir de papel de mica (moscovita o flogopita) impregnado con una resina de silicona de alta temperatura. Este compuesto se prensa y se somete a calor para formar láminas rígidas o flexibles con una excepcional combinación de resistencia eléctrica y resistencia térmica. Son la solución ideal para el aislamiento térmico y eléctrico en entornos de trabajo extremos.
Existen dos tipos principales, diferenciados por su composición mineral y sus propiedades límite:
• Mica Moscovita: Derivada del mineral moscovita, se caracteriza por su color claro o plateado. Ofrece una rigidez dieléctrica superior, lo que la convierte en la elección predilecta para aplicaciones donde el aislamiento eléctrico es crítico. Su temperatura de trabajo continuo alcanza los 800 °C.
• Mica Flogopita: Derivada del mineral flogopita, presenta un color ámbar o marrón. Su principal ventaja es una resistencia a altas temperaturas significativamente mayor, soportando hasta 1000 °C de forma continua, siendo esencial en la industria de la calefacción industrial.

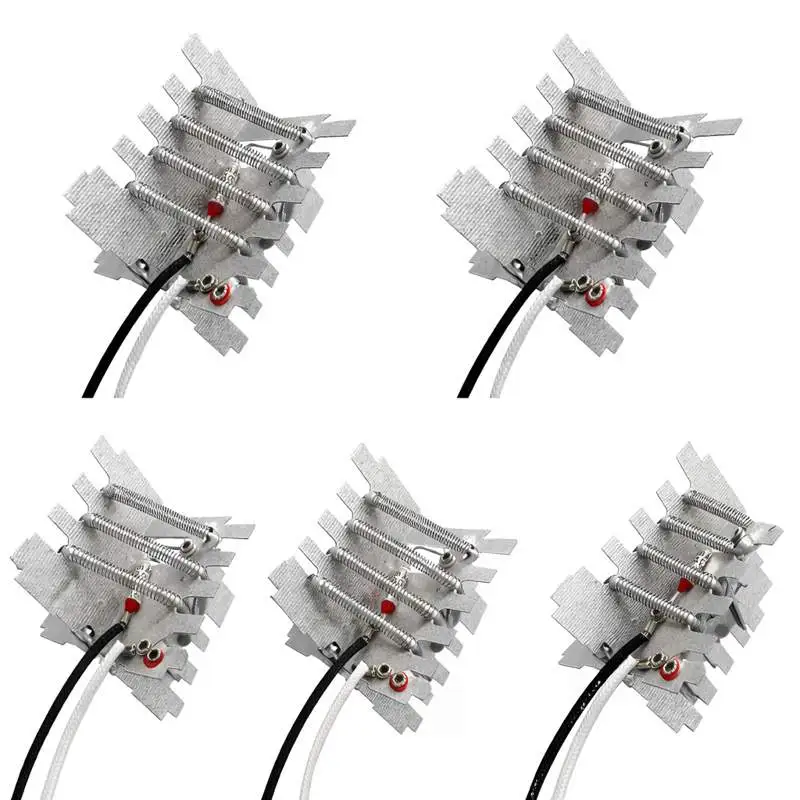

Este material es fundamental en la fabricación de elementos calefactores, proporcionando un soporte estructural y un aislamiento seguro que garantiza la longevidad y eficiencia de los equipos.
Propiedades Dieléctricas y Cumplimiento Normativo
La mica es un material inorgánico con una estructura laminar que le confiere propiedades dieléctricas excepcionales, cruciales para el aislamiento eléctrico en equipos de alta tensión.
Rigidez Dieléctrica (Fuerza Dieléctrica)
La capacidad de la mica para soportar campos eléctricos sin fallar es su principal ventaja.
|
Tipo de Mica |
Rigidez Dieléctrica (kV/mm) |
Norma de Prueba |
|
Moscovita |
120 – 200 |
ASTM D149 / IEC 60243-1 |
|
Phlogopita |
115 – 140 |
ASTM D149 / IEC 60243-1 |
Normativas y Estándares de Calidad
Nuestras láminas de mica cumplen con los estándares internacionales más rigurosos para materiales aislantes:
• IEC 60371: Especificación para materiales aislantes a base de mica. Esta norma define los requisitos de calidad, métodos de ensayo y especificaciones para los diferentes tipos de productos de mica, asegurando la uniformidad y el rendimiento.
• ASTM D149: Método de prueba estándar para el voltaje de ruptura dieléctrica y la rigidez dieléctrica.
• UL 94: Por su naturaleza inorgánica, la mica generalmente alcanza la clasificación de inflamabilidad V-0, lo que la hace ideal para aplicaciones donde la seguridad contra incendios es primordial.
La versatilidad de las láminas de mica las posiciona como un componente clave en una amplia gama de industrias, especialmente aquellas que manejan calor extremo y requieren un aislamiento eléctrico fiable.
|
Aplicación |
Tipo de Mica Recomendado |
Énfasis en Propiedad Clave |
|
Elementos Calefactores (Resistencias) |
Moscovita (hasta 800°C) / Flogopita (hasta 1000°C) |
Soporte estructural y aislamiento térmico |
|
Aislamiento de Transformadores |
Moscovita |
Rigidez dieléctrica y resistencia a la humedad |
|
Hornos Industriales y Fundiciones |
Flogopita |
Resistencia a altas temperaturas (hasta 1000°C) |
|
Electrodomésticos (Tostadoras, Secadores, Microondas) |
Moscovita |
Aislamiento eléctrico y barrera térmica |
|
Sistemas de Inducción |
Moscovita |
Aislamiento de bobinas y protección contra descargas |
|
Juntas y Sellos Térmicos |
Flogopita |
Resistencia a la compresión y al calor extremo |
|
Industria Automotriz (Sistemas de escape) |
Flogopita |
Resistencia a la vibración y a la temperatura |
La capacidad de la mica para mantener sus propiedades dieléctricas incluso a temperaturas elevadas la hace insustituible en la protección de componentes sensibles contra el estrés térmico y las fallas eléctricas.
La siguiente tabla compara las propiedades clave de las láminas de mica moscovita y flogopita, proporcionando los datos esenciales para la selección del material.
|
Propiedad |
Unidad |
Mica Moscovita (M) |
Mica Flogopita (P) |
Método de Prueba |
|
Temperatura de Trabajo Continuo |
°C |
500 - 600 |
750 - 800 |
IEC 371-3-3 |
|
Temperatura de Pico |
°C |
800 |
1000 |
|
|
Rigidez Dieléctrica |
kV/mm |
15 - 20 (hasta 200) |
12 - 18 |
ASTM D149 |
|
Resistencia a la Flexión |
MPa |
> 150 |
> 120 |
ASTM D790 |
|
Densidad |
g/cm³ |
2.0 - 2.4 |
2.0 - 2.4 |
ASTM D792 |
|
Absorción de Agua (24h) |
% |
< 0.2 |
< 0.2 |
ASTM D570 |
|
Pérdida de Peso por Calentamiento |
% |
< 2.0 (a 500°C) |
< 2.0 (a 800°C) |
|
|
Clase de Aislamiento |
C |
C |
||
|
Conductividad Térmica |
W/m·K |
~0.3 |
~0.3 |
Nota: Los valores de rigidez dieléctrica pueden variar significativamente según el espesor y el aglutinante. La mica moscovita es superior en esta propiedad.
Las láminas de mica ofrecen un conjunto de propiedades que superan a los aislantes tradicionales en aplicaciones de alta temperatura y alto voltaje.
• Excelente Resistencia Térmica: La mica flogopita puede operar continuamente a 800 °C, con picos de hasta 1000 °C, lo que garantiza la seguridad y el rendimiento en los entornos más calientes.
• Aislamiento Eléctrico Superior: La mica moscovita destaca por su alta rigidez dieléctrica (hasta 200 kV/mm), previniendo cortocircuitos y fallas de aislamiento incluso bajo tensión.
• Estabilidad Dimensional: Mantienen su forma y propiedades físicas bajo presión y calor, lo que es crucial para el soporte de resistencias eléctricas y la integridad de los equipos.
• Resistencia Química: Son inertes a la mayoría de los productos químicos, aceites y disolventes, lo que prolonga su vida útil en entornos industriales agresivos.
• No Inflamable: La mica es un material inorgánico que no arde ni produce humo tóxico, ofreciendo una capa adicional de seguridad.
• Baja Conductividad Térmica: Actúan como un eficiente aislante térmico, minimizando la transferencia de calor no deseada.

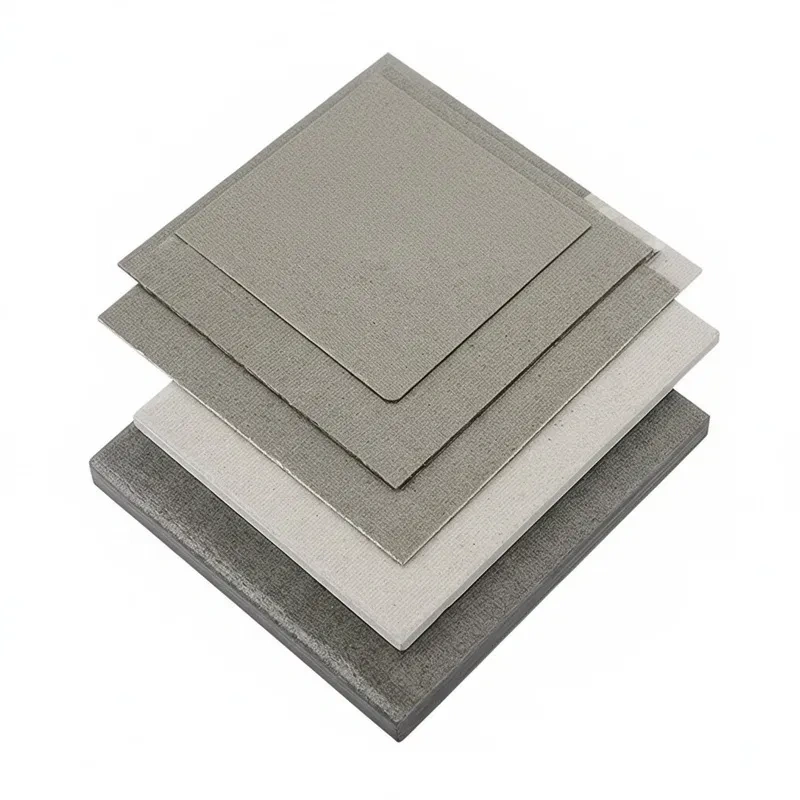

Las láminas se componen de papel de mica de alta pureza, aglomerado con resinas de silicona o epoxi para formar un material compuesto rígido o flexible, según la aplicación.
|
Característica |
Detalle |
|
Grosor Estándar |
0,10 mm a 2,00 mm |
|
Grosor Especial |
Opciones disponibles hasta 5,00 mm |
|
Dimensiones Estándar |
1000 × 600 mm, 1000 × 1200 mm, 1000 × 2400 mm |
|
Formatos |
Rígido (para placas y soportes) y Flexible (para envolver y aislar) |
|
Servicio |
Corte personalizado a medida (CNC) |
|
Resistencia a la Humedad |
Muy baja higroscopicidad (<0.1%) |
Ofrecemos una amplia gama de formatos y opciones de personalización para satisfacer las necesidades específicas de su proyecto de aislamiento eléctrico y aislamiento térmico.
• Formatos Estándar: Suministramos láminas rígidas y flexibles en diversos espesores (desde 0.1 mm hasta 50 mm) y dimensiones estándar.
• Piezas Troqueladas y Mecanizadas: Podemos fabricar piezas a medida con alta precisión mediante corte por láser, troquelado o mecanizado CNC. Esto incluye:
◦ Arandelas de Mica: Utilizadas para aislar tornillos y fijaciones en elementos calefactores.
◦ Tiras de Mica: Ideales para el aislamiento de ranuras en motores y transformadores.
◦ Discos, juntas, espaciadores y formas complejas en 3D.
• Láminas Flexibles: Para aplicaciones que requieren envolver o aislar formas curvas, como bobinas o cables.
• Cintas de Mica: Utilizadas para el aislamiento de cables resistentes al fuego (Fire-Resistant Cables).
• Recubrimientos: Opciones con recubrimientos especiales para mejorar la resistencia a la humedad o la adhesión.
Nuestro servicio de personalización garantiza que el material de mica moscovita o mica flogopita se adapte perfectamente a los requisitos de alta temperatura y resistencia eléctrica de su aplicación.
La Guía Definitiva para Elegir el Aislamiento de Alta Temperatura
En la industria de la calefacción y la electrónica de potencia, el material aislante no es un simple componente; es la garantía de seguridad, eficiencia y vida útil de su producto final. Elegir entre Mica Moscovita y Mica Phlogopita es una decisión estratégica que debe basarse en datos técnicos precisos. En Heatecx, le proporcionamos la claridad necesaria para optimizar su diseño.
La Clave de la Elección: Temperatura vs. Rigidez Dieléctrica
Ambos tipos de láminas de mica son silicatos naturales con una estructura laminar que les confiere propiedades aislantes excepcionales. Sin embargo, su composición química ligeramente diferente define sus límites de rendimiento, especialmente en entornos de alta temperatura y alta tensión.
|
Factor Crítico |
Mica Moscovita (Muscovite) |
Mica Phlogopita (Phlogopite) |
|
Resistencia Térmica Máx. |
Hasta 800 °C |
Hasta 1100 °C |
|
Rigidez Dieléctrica |
120 – 200 kV/mm (Máxima Protección Eléctrica) |
115 – 140 kV/mm (Excelente Resistencia Térmica) |
|
Aplicación Ideal |
Aislamiento eléctrico en transformadores, condensadores y resistencias de calefacción estándar. |
Aislamiento térmico en hornos industriales, equipos de fundición y barreras contra fuego. |
Mica Moscovita: Cuando la Tensión es la Prioridad
Si su proyecto implica alta tensión y requiere la máxima protección contra la ruptura dieléctrica, la Mica Moscovita es su aliada. Su superioridad en kV/mm la convierte en la opción predilecta para componentes electrónicos sensibles y equipos donde la seguridad eléctrica es el factor limitante. Es la solución más rentable y eficiente para aplicaciones que operan por debajo de los 700 °C.
Mica Phlogopita: La Solución para el Calor Extremo
Para aplicaciones que superan consistentemente los 800 °C, como hornos de alta temperatura o sistemas de escape, la Mica Phlogopita es indispensable. Su estabilidad a 1100 °C asegura que el aislamiento mantenga su integridad estructural y sus propiedades aislantes sin degradación, evitando costosos fallos y tiempos de inactividad. Elegir Phlogopita es invertir en la longevidad y la fiabilidad de su equipo bajo las condiciones más severas.
No comprometa la seguridad ni el rendimiento de sus productos. La selección correcta de la lámina de mica es el primer paso hacia un diseño robusto y duradero.
¿Necesita asesoramiento técnico para definir el tipo de mica y el grosor óptimo para su resistencia eléctrica?
Contacte hoy mismo a nuestros especialistas en Heatecx para una consulta sin compromiso y solicite su corte personalizado.
