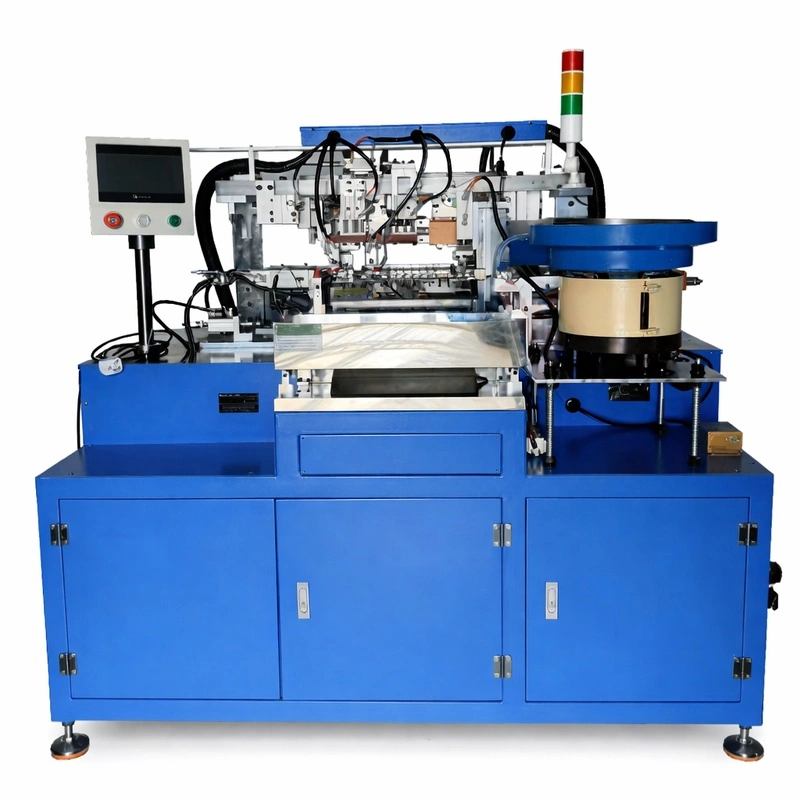

La Máquina Automática de Ensamblaje de Pines y Bobinas, conocida como Auto Pin Coil Assemble Machine, es una solución de vanguardia diseñada específicamente para la fabricación de elementos calefactores. Esta máquina de ensamblaje de terminales multifuncional automatiza con precisión el proceso de unión entre el pin terminal y la bobina resistiva, así como la inserción del pin con el tapón plástico. Su diseño robusto y su capacidad para integrar funciones adicionales como la soldadura para la conexión pin-bobina y pruebas de calidad, la convierten en una prensadora de pines para resistencias indispensable. Facilita el ensamblaje de extremos de resistencia y es fundamental para mejorar la conexión entre bobina y pin terminal, garantizando la integridad y el rendimiento óptimo de los componentes. Representa un avance significativo en la automatización de terminales para resistencias de cartucho o tubulares, optimizando la línea de producción de elementos calefactores.
Como fabricante de máquinas de ensamblaje para resistencias, presentamos esta ensambladora de tapón plástico y remachadora de terminales y bobinas como el corazón de una línea de producción de elementos calefactores completamente automatizada. Esta maquinaria para remachado de bobinas resistivas está diseñada para ofrecer una solución integral que abarca desde el ensamblaje de extremos de resistencia hasta el sellado de cabezales de resistencia. Su capacidad para procesar de forma autónoma la inserción de pines y tapones, junto con la opción de soldadura y pruebas integradas, responde a la creciente demanda de máquinas para fabricar resistencias eléctricas industriales de alta calidad y eficiencia. Para aquellos que buscan cómo automatizar el ensamblaje de terminales en resistencias, esta máquina ofrece una respuesta contundente, elevando los estándares de producción y reduciendo los costos operativos. El precio de máquina automática de inserción de terminales se justifica por su rendimiento superior y su contribución a la optimización de los procesos productivos.
La Auto Pin Coil Assemble Machine ME-P04 es una herramienta esencial en diversas industrias que requieren la producción de elementos calefactores y resistencias de alta fiabilidad. Sus principales aplicaciones incluyen:
Fabricación de Resistencias Eléctricas Industriales: Ideal para la producción en masa de resistencias utilizadas en hornos industriales, calentadores de agua, sistemas de calefacción y otras aplicaciones de alta demanda.
Ensamblaje de Resistencias de Cartucho o Tubulares: Su precisión y adaptabilidad la hacen perfecta para el ensamblaje de pines y tapones en resistencias de cartucho y tubulares, asegurando conexiones robustas y duraderas.
Líneas de Producción de Elementos Calefactores: Constituye un componente clave en las líneas de ensamblaje de elementos calefactores para electrodomésticos, equipos de climatización y sistemas de calefacción especializados.
Industria Automotriz: En la producción de componentes calefactores para vehículos eléctricos e híbridos, donde la fiabilidad y la precisión son críticas.
Esta máquina de ensamblaje de terminales se distingue por su avanzada tecnología y su diseño centrado en la eficiencia y la calidad. Sus características y ventajas clave incluyen:
Características Principales
Multifuncionalidad: Capaz de ensamblar pines con bobinas y pines con tapones, con opciones de soldadura y pruebas integradas.
Automatización Completa: Reduce la necesidad de intervención manual, minimizando errores y aumentando la consistencia.
Alta Precisión: Garantiza un ensamblaje de extremos de resistencia exacto y uniforme, crucial para la calidad del producto final.
Flexibilidad de Materiales: Compatible con una amplia gama de longitudes de pin y bobina, así como diámetros de bobina.
Ventajas Competitivas
Eficiencia Superior: Con una capacidad de producción de 1000 a 1500 piezas por hora, optimiza significativamente los tiempos de ciclo y la producción total.
Calidad Consistente: La automatización y la precisión aseguran una conexión entre bobina y pin terminal de alta calidad y un sellado de cabezales de resistencia uniforme, reduciendo las tasas de defectos.
Reducción de Costos Operativos: Minimiza los costos de mano de obra y los desperdicios de material, mejorando la rentabilidad.
Versatilidad de Producción: Su capacidad para manejar diferentes especificaciones de componentes la hace ideal para diversas necesidades de fabricación.
Integración Sencilla: Diseñada para una fácil integración en líneas de producción existentes, facilitando la automatización de terminales en resistencias.
|
Característica Técnica |
Valor |
|
Alimentación |
Trifásica de 380V, 50Hz |
|
Potencia |
1KW |
|
Suministro de Aire |
0.5 ~ 0.7Mpa |
|
Longitud de Pin Terminal |
30 ~ 300mm |
|
Longitud de Bobina |
50 ~ 300mm |
|
Diámetro de Bobina Aplicable |
0.2 ~ 0.8 mm |
|
Eficiencia |
1000 ~ 1500 piezas / hora |
|
Dimensiones (LWH) |
1900*1800*1900 mm |
|
Peso |
950 KG |
Entendiendo que cada línea de producción tiene requisitos únicos, ofrecemos diversas opciones y posibilidades de personalización para la Máquina Automática de Ensamblaje de Pines y Bobinas:
Módulos de Soldadura Integrados: Opción de añadir un módulo de soldadura de alta precisión para una unión más robusta entre el pin y la bobina, mejorando la conductividad y la durabilidad.
Sistemas de Prueba de Calidad: Integración de unidades de prueba para verificar la continuidad eléctrica, la resistencia y la integridad del ensamblaje, asegurando que cada pieza cumpla con los estándares de calidad.
Alimentadores Automáticos: Personalización de los sistemas de alimentación para adaptarse a diferentes tipos y tamaños de pines, bobinas y tapones, optimizando el flujo de materiales.
Interfaces de Usuario Avanzadas: Opciones de paneles de control con pantallas táctiles y software intuitivo para una programación y monitoreo más sencillos.
Integración con Sistemas MES/SCADA: Posibilidad de integrar la máquina con sistemas de ejecución de fabricación (MES) o control y adquisición de datos (SCADA) para una gestión de producción centralizada y análisis de datos en tiempo real.
Configuraciones de Seguridad: Adaptaciones para cumplir con normativas de seguridad específicas de cada región o industria, incluyendo barreras de seguridad, paradas de emergencia y sistemas de bloqueo.
Esta flexibilidad asegura que la maquinaria para remachado de bobinas resistivas pueda ser adaptada a las necesidades exactas de su proceso de fabricación, maximizando la inversión y la eficiencia operativa. Para conocer el precio de máquina automática de inserción de terminales con configuraciones personalizadas, no dude en contactarnos.
Sí, nuestra máquina de ensamblaje de terminales ofrece un control preciso sobre la profundidad de inserción del pin terminal. Gracias a su avanzado sistema de control, los operadores pueden configurar y ajustar fácilmente la profundidad exacta requerida para cada tipo de resistencia. Esta capacidad de ajuste de profundidad de inserción de pines es crucial para garantizar una conexión óptima y segura entre el pin y la bobina resistiva, evitando daños en el componente y asegurando la máxima conductividad. La flexibilidad en el ajuste de la inserción de pines permite a los fabricantes adaptarse a diversas especificaciones de diseño y a los requisitos de calidad más exigentes, mejorando la fiabilidad y el rendimiento de las resistencias de cartucho o tubulares.
