La Máquina de Soldadura por Puntos de Descarga Capacitiva SP-01 es una solución de ingeniería avanzada diseñada para procesos de unión metálica que exigen una precisión extrema y un impacto térmico mínimo. Este equipo utiliza tecnología de almacenamiento de energía en condensadores para liberar descargas instantáneas de alta intensidad, permitiendo la fusión de materiales en áreas muy localizadas sin comprometer la integridad estructural o estética de la pieza.
Equipada con un sistema de control integrado por microcomputadora, la SP-01 ofrece una versatilidad operativa sin precedentes. El operario puede ajustar con precisión milimétrica parámetros críticos como el tiempo de prepresión, la descarga, la forja, el mantenimiento y el voltaje de carga (ajustable de 50V a 400V con precisión de 1V). Este nivel de control, sumado a circuitos diseñados para evitar la magnetización del transformador y el desperdicio de energía por calor, garantiza una repetibilidad excepcional en cada ciclo de trabajo, haciendo de esta máquina una inversión rentable para líneas de producción de alta cadencia.
La SP-01 Capacitor discharge spot welder destaca en el mercado industrial por su capacidad de gestionar la energía de manera eficiente y controlada. A diferencia de las máquinas de corriente alterna convencionales, este sistema toma una potencia instantánea muy baja de la red eléctrica, manteniendo un equilibrio de carga entre fases y un factor de potencia superior. Su arquitectura interna, compuesta por un banco de condensadores de alta calidad y un transformador de precisión, permite concentrar una enorme cantidad de energía en el punto de soldadura en milisegundos, lo que resulta en un acabado superficial impecable y una deformación térmica prácticamente nula.
La versatilidad de la soldadora por descarga capacitiva SP-01 la hace ideal para sectores donde la conductividad térmica y eléctrica de los materiales suele presentar desafíos para otros métodos de soldadura.

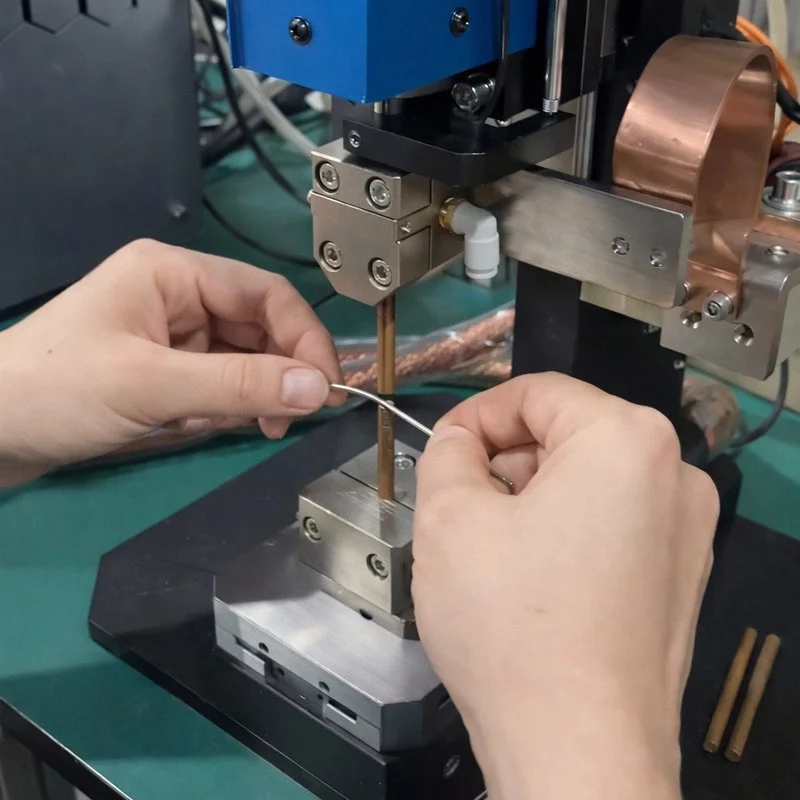

• Fabricación de Resistencias Eléctricas: Una de las aplicaciones más críticas y exitosas de la SP-01 es la soldadura de la bobina resistiva con el pin terminal. Este proceso requiere una unión eléctrica perfecta y mecánicamente robusta sin dañar el delicado alambre resistivo. La descarga instantánea de la SP-01 garantiza que el calor no se propague por la bobina, preservando sus propiedades óhmicas.
• Industria Electrónica y Microelectrónica: Ideal para la soldadura de componentes de precisión, terminales de baterías y contactos de plata o níquel.
• Sector de Electrodomésticos y Menaje: Utilizada ampliamente en la unión de piezas de acero inoxidable, aluminio y cobre en utensilios de cocina y componentes internos de aparatos domésticos.
• Soldadura de Metales No Ferrosos: Su tecnología es la preferida para trabajar con aleaciones de cobre, plata, aluminio y níquel, materiales conocidos por su dificultad de soldadura mediante métodos tradicionales.
La implementación de la tecnología de descarga capacitiva en la SP-01 ofrece beneficios directos en la calidad del producto y la eficiencia de la planta:
|
Ventaja |
Descripción Técnica |
|
Calidad Estética |
El tiempo de soldadura extremadamente corto minimiza la oxidación y la deformación, eliminando la necesidad de procesos de acabado posteriores. |
|
Eficiencia Energética |
Al estar aislada de la red durante la descarga, la soldadura no se ve afectada por fluctuaciones de voltaje, reduciendo el consumo eléctrico global. |
|
Durabilidad de Componentes |
Utiliza condensadores de grado industrial capaces de soportar más de 200,000 ciclos de carga y descarga con total estabilidad. |
|
Versatilidad de Materiales |
Gracias a la posibilidad de intercambiar electrodos, es apta para una amplia gama de metales: hierro, acero inoxidable, cobre, aluminio y más. |
|
Seguridad y Control |
El sistema de retroalimentación de voltaje asegura que cada descarga sea idéntica a la anterior, manteniendo una calidad de soldadura constante. |
|
Parámetro |
Especificación |
|
Modelo |

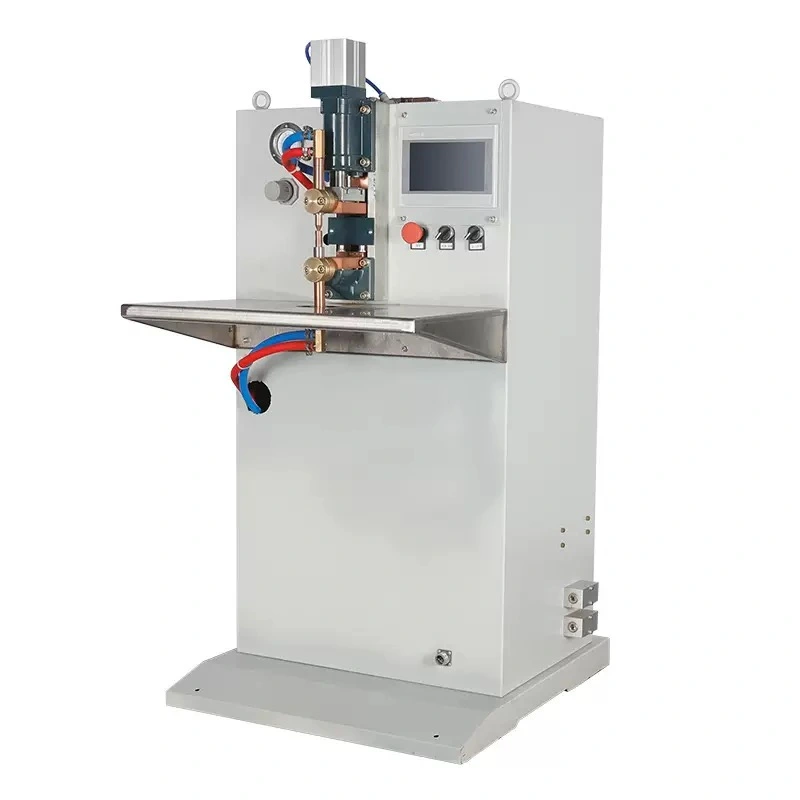

SP-01 Capacitor Discharge Spot Welder |
|
Capacidad Nominal |
5 KVA |
|
Voltaje de Entrada |
380V (Trifásico) |
|
Suministro de Aire Requerido |
0.6 Mpa |
|
Rango de Voltaje de Descarga |
50V - 400V (Ajustable) |
|
Precisión de Ajuste |
1V |
|
Ciclos de Vida del Condensador |
> 200,000 descargas estables |
|
Sistema de Control |
Microcomputadora integrada con retroalimentación |
Para maximizar la productividad, la SP-01 puede configurarse como una estación de soldadura automática (Automatic Welding Machine), especialmente diseñada para la producción en masa de tubos calefactores de un solo cabezal:
• Sistema de Alimentación Automática: Integración de un alimentador vibratorio electromagnético para el posicionamiento preciso de las piezas.
• Manipulador Neumático de Precisión: Brazo robótico compuesto por cilindros oscilantes que utilizan ventosas de vacío para la sujeción y transporte de las láminas de soldadura al punto exacto de trabajo.
• Configuración de Electrodos a Medida: Diseño de electrodos específicos según la geometría de la bobina resistiva o el terminal a soldar, optimizando el área de contacto y la transferencia de energía.
• Automatización de Carga/Descarga: Aunque el modelo estándar permite la operación manual, existen módulos para automatizar completamente el flujo de piezas, reduciendo los tiempos de ciclo y aumentando la seguridad del operario.
Sí, la SP-01 es totalmente integrable en sistemas automatizados. Ofrecemos la opción de convertirla en una estación de soldadura rotativa automática, que incluye alimentadores vibratorios, manipuladores neumáticos con succión por vacío y sistemas de control sincronizados. Esto permite transformar una operación manual en un proceso de alta velocidad para la fabricación masiva de componentes como calentadores de un solo cabezal o terminales electrónicos.
