La configuración de una bobinadora CNC para alambre de resistencia, especialmente para la producción de trazas de potencia constante, requiere precisión y un entendimiento claro de la programación del paso de bobinado (pitch). Para lograr un pitch exacto y un bobinado de precisión, siga estos pasos clave:

1.  Preparación del Material: Asegúrese de que el alambre de resistencia cumpla con las especificaciones de diámetro y material. La máquina bobinadora de alambre de resistencia debe estar equipada con los accesorios adecuados para el calibre del alambre.

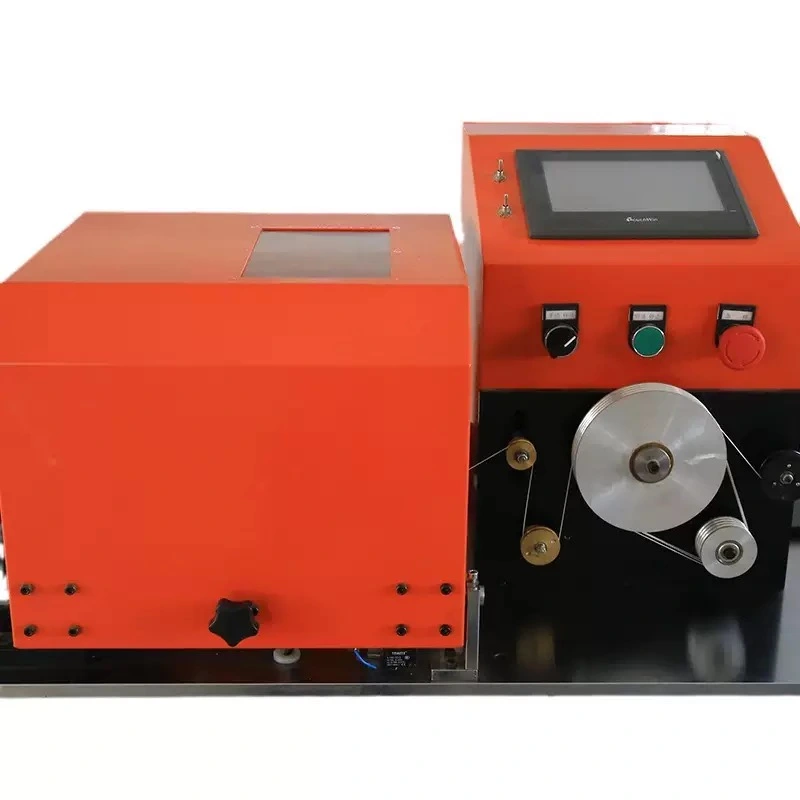

2.  Acceso a la Interfaz: Utilice la interfaz de pantalla táctil de la bobinadora automática / CNC. Estas interfaces modernas, a menudo con menús intuitivos, permiten una fácil navegación por los parámetros de configuración.

3.  Programación del Paso de Bobinado (Pitch): En la sección de parámetros de bobinado, introduzca el valor deseado para el paso (pitch). Este valor determina la distancia entre cada vuelta de alambre. Para trazas de potencia constante, el pitch debe ser uniforme y preciso. Las máquinas bobinadoras industriales con control PLC permiten una configuración directa y un ajuste fino de este parámetro.

4.  Ajuste de Velocidad: Configure la velocidad de bobinado. La velocidad máxima del husillo de bobinado (por ejemplo, 4000 rpm) debe ajustarse en relación con el pitch para asegurar un bobinado suave y sin superposiciones.

5.  Control de Tensión: Establezca la tensión adecuada del alambre. Un control preciso de la tensión es fundamental para evitar deformaciones o roturas, especialmente con alambres finos. Las bobinadoras automáticas de alta velocidad suelen incorporar sistemas de tensión avanzados.

6.  Prueba y Calibración: Realice una pequeña tirada de prueba y verifique el pitch con herramientas de medición de precisión. Ajuste los parámetros según sea necesario hasta alcanzar la exactitud requerida para sus trazas de potencia constante.

El controlar la tensión del alambre fino es uno de los desafíos más críticos en la fabricación de trazas de pequeño calibre, donde la evitar la rotura de alambre es primordial. Un control de tensión inadecuado puede llevar a bobinas defectuosas, desperdicio de material y tiempos de inactividad. Las máquinas bobinadoras de alambre fino modernas emplean varias estrategias para garantizar un bobinado seguro y preciso:

1.  Sistemas de Tensión Activos: A diferencia de los sistemas pasivos, los sistemas activos utilizan sensores de tensión y actuadores (a menudo servomotores) para monitorear y ajustar continuamente la tensión del alambre en tiempo real. Esto es crucial para mantener una tensión constante a lo largo de todo el proceso de bobinado.

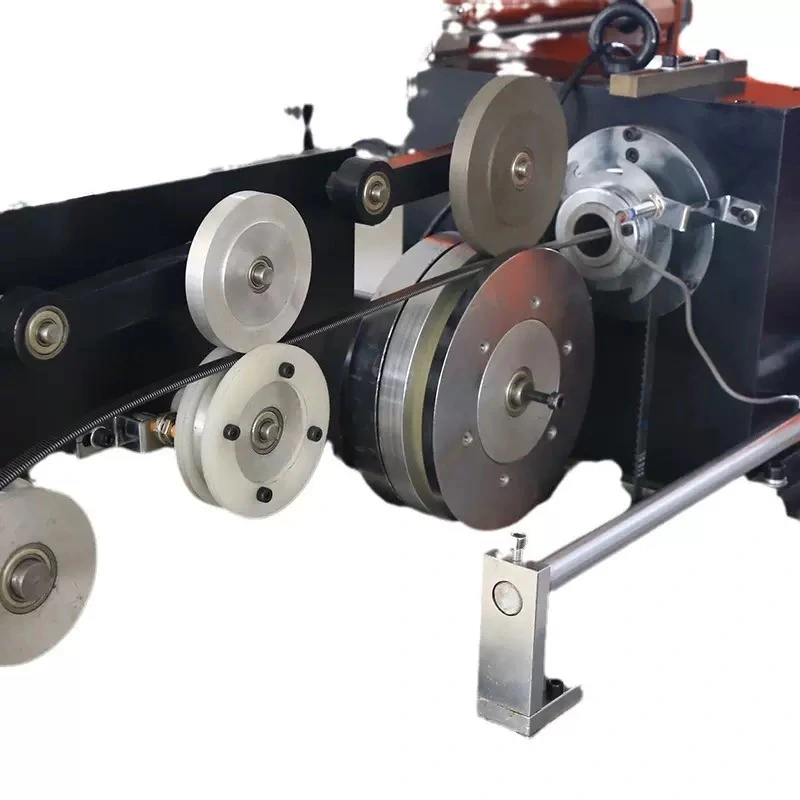

2.  Tracción por Servomotor: Un sistema de tracción impulsado por servomotores (como la tracción por micro oruga) proporciona un control extremadamente preciso sobre el avance del alambre. Esto minimiza los picos de tensión y asegura un movimiento suave, reduciendo significativamente el riesgo de rotura.

3.  Rodamientos de Alta Precisión: El uso de rodamientos de alta calidad, como nuestros rodamientos NSK (Japón) en el husillo principal, reduce la fricción y las vibraciones, contribuyendo a un bobinado más estable y a una menor probabilidad de rotura del alambre.

4.  Programación de Rampas de Aceleración/Desaceleración: Las bobinadoras automáticas permiten programar rampas suaves de aceleración y desaceleración al inicio y al final del bobinado, así como durante los cambios de velocidad, para evitar choques de tensión que podrían romper el alambre.

5.  Sensores de Rotura de Cable: La función de apagado automático por rotura de cable es una característica esencial. Estos sensores detectan instantáneamente cualquier interrupción en el alambre y detienen la máquina, previniendo daños mayores y minimizando el desperdicio.

La integración de IA en el control de bobinado está revolucionando la industria, transformando las máquinas bobinadoras inteligentes en sistemas proactivos capaces de optimizar la producción y garantizar la calidad. El uso de sensores en bobinadoras junto con la inteligencia artificial industrial permite el mantenimiento predictivo y el control de calidad en tiempo real de la siguiente manera:

1.  Recopilación de Datos por Sensores: Múltiples sensores se instalan en puntos críticos de la máquina bobinadora automática / CNC, monitoreando parámetros como la tensión del alambre, la temperatura del motor, las vibraciones del husillo, la velocidad de bobinado y la calidad del pitch. Estos datos se recopilan continuamente.

2.  Análisis de Datos con IA: Los algoritmos de IA y aprendizaje automático procesan estos vastos conjuntos de datos en tiempo real. La IA puede identificar patrones sutiles y anomalías que indicarían un desgaste inminente de componentes (para mantenimiento predictivo) o desviaciones en la calidad del bobinado (para control de calidad en tiempo real).

3.  Mantenimiento Predictivo: En lugar de un mantenimiento reactivo o basado en el tiempo, la IA predice cuándo es probable que falle un componente. Por ejemplo, un aumento gradual en las vibraciones del husillo o en la temperatura de un motor podría indicar la necesidad de reemplazar un rodamiento antes de que cause una falla catastrófica. Esto minimiza el tiempo de inactividad no planificado y optimiza la programación del mantenimiento.

4.  Control de Calidad en Tiempo Real: La IA puede comparar los parámetros de bobinado actuales con los estándares de calidad predefinidos. Si detecta un pitch inconsistente, una tensión fluctuante o cualquier otro defecto, puede alertar al operador o incluso ajustar automáticamente los parámetros de la máquina para corregir el problema al instante. Esto asegura que cada bobina cumpla con los estándares de calidad sin necesidad de inspecciones manuales extensivas.

5.  Optimización de Procesos: La IA también puede analizar datos históricos para identificar las configuraciones óptimas de la máquina para diferentes tipos de alambre y bobinas, mejorando la eficiencia, reduciendo el desperdicio y aumentando la productividad general de la máquina bobinadora industrial.
